هلدر روتراش
بررسی مشخصات انواع هلدر روتراش
هلدر روتراش یا بغل تراش ابزاری است که برای عملیات تراشکاری خارجی بر روی قطعات فلزی استفاده میشود و فروشگاه ابزار تراش سهند به عنوان نمایندگی انحصاری شرکت ZCC در ایران این محصولات را با قیمت مناسب و کیفیت بالا به فروش میرساند. این ابزار با توجه به نوع عملیات، زاویه ورود و نوع نگهداری الماس در مدلهای مختلفی مانند SDNCN، SCLCR، SER، SVJCR و… تولید میشود. هر کد نشاندهنده ویژگیهای خاصی است؛ برای مثال در مدل SDNCN1616H11، حروف لاتین بیانگر زاویه، نوع نگهداری الماس و راست یا چپگرد بودن هستند اعداد ابعاد ابزار و نوع اینسرت را مشخص میکنند.
هلدرهای ساخت شرکت ZCC در ابعاد مختلف، طولهای متنوع و با انواع کلمپ های الماس (پیچی، چکمه ای و ترکیبی) عرضه میشوند. این ابزارها از فولاد سختکاریشده با پوششهای مقاوم به سایش ساخته شدهاند. از رایجترین اینسرتهای مورد استفاده میتوان به DCMT،CCMT و TNMG اشاره کرد. دقت بالا در ساخت، زاویه ورود استاندارد و امکان تراش در نواحی حساس از مزایای فنی این ابزارهاست. انتخاب صحیح یک هلدر به طور مستقیم بر پایداری ماشینکاری، دقت ابعادی قطعه کار، کیفیت سطح نهایی و عمر ابزار برشی شما تأثیر میگذارد.
توجه داشته باشید که این میزان از صلبیت و دقت، علاوه بر ماشینکاری طولی، در فرآیندهای فرزکاری سطوح نیز تعیینکننده است؛ بنابراین اگر در کنار روتراشی، به دنبال ابزاری قدرتمند برای پیشانیتراشی قطعات بزرگ هستید، پیشنهاد میکنیم مشخصات ابزارهای تخصصی کف تراش فرزکاری را نیز بررسی کنید تا به بالاترین کیفیتِ سطح دست یابید.
در انتخاب ابزار مناسب تردید دارید؟
کارشناسان ما آمادهاند تا با مشاوره تخصصی، بهترین محصول را به شما معرفی کنند.
| کد هلدر | ویژگی زاویه ورود | نوع قفل ابزارگیر | کد اینسرت | توضیحات عملکرد |
|---|---|---|---|---|
| SDNC | زاویه ورود 95 درجه، مناسب برای خشنکاری و دقیقکاری خارجی | پیچدار | DCMT | عملکرد پایدار در شرایط متنوع |
| SCLC | زاویه 95 درجه، سبک و مناسب برای تراش با دقت بالا | پیچدار | CCMT | ایدهآل برای تراشکاری نرم و تمیز |
| SER | مخصوص رزوهزنی خارجی، زاویه 60 درجه | پیچدار | ER | دقت بالا در ایجاد رزوه خارجی |
| SVJC | زاویه ورود تیزتر، مناسب برای قطعات زاویهدار و گوشهتراشی | پیچدار | VCMT | مناسب برای فرمهای خاص و پیچیده |
| STUC | زاویه عمودی، مخصوص عملیاتهای تراش جانبی یا فرمتراشی | پیچدار | TCMT | طراحی خاص برای سطحتراشی و فرم خاص |
برای انتخاب صحیح هلدر روتراشی لازم است موارد زیر در نظر گرفته شوند:
- نوع عملیات: پرداخت کاری، خشنکاری، یا برادهبرداری سریع
- اندازه و نوع دستگاه تراش: اندازه شفت هلدر باید متناسب با ابزارگیر دستگاه باشد.
- نوع الماس مورد استفاده: برای هر هلدر، الماس خاصی طراحی شده که باید با زاویه و سیستم نگهداری آن هماهنگ باشد.

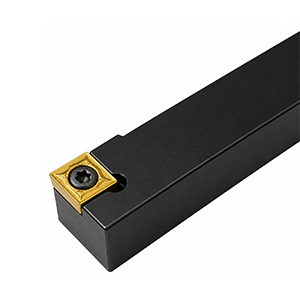

- جهت تراش (راستگرد یا چپگرد): این موضوع تأثیر مستقیمی بر عملکرد ابزار دارد.
انواع سیستمهای نگهدارنده (کلمپینگ) در هلدر روتراش
مکانیزم قفلکننده اینسرت (Clamping System) یکی از مهمترین ویژگیهای یک هلدر است که بر دقت و استحکام آن تأثیر میگذارد. رایجترین سیستمهای کلمپینگ عبارتند از:

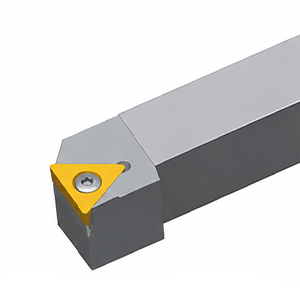

- نوع S (Screw on): سادهترین سیستم که در آن اینسرت مستقیماً با یک پیچ به هلدر محکم میشود.

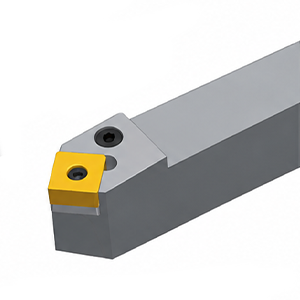

- نوع P (Lever Clamping): در این سیستم، یک اهرم اینسرت را از داخل سوراخ آن به جایگاه خود میکشد و محکم میکند.
- نوع M (Top and Hole Clamping): یک روش ترکیبی که از بالا و همچنین از طریق سوراخ، اینسرت را قفل میکند و استحکام بالایی دارد.
- نوع C (Top Clamping): در این مدل، یک کلمپ از بالا روی اینسرت فشار وارد کرده و آن را ثابت نگه میدارد.

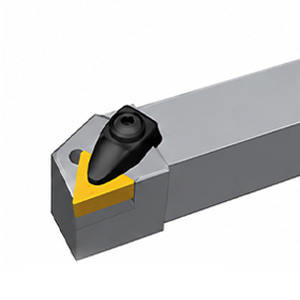

- نوع D (Double Clamping): یک سیستم کلمپینگ پیشرفته که به دلیل صلبیت بسیار بالا (High Clamping Rigidity) و دقت موقعیتدهی فوقالعاده (High Positioning Accuracy)، انتخابی ایدهآل برای اینسرتهای منفی (Negative Inserts) است.
ویژگیهای برجسته سیستم کلمپینگ نوع D:
این سیستم پیشرفته که در هلدرهای مدرن ZCC به کار رفته است، با توزیع یکنواخت نیرو و تماس قوسی با دیواره داخلی اینسرت، کلمپینگ بسیار امن و پایداری را فراهم میکند. تحقیقات نشان داده است که هلدرهای D-type در مقایسه با سیستمهای دیگر، دقت ماشینکاری پایدارتری دارند، سایش ابزار را کاهش میدهند و احتمال شکستن اینسرت در شرایط سخت را به حداقل میرسانند.
کاربردهای اصلی هلدر روتراش
هلدرهای روتراش برای انجام طیف گستردهای از عملیاتهای تراشکاری خارجی طراحی شدهاند، از جمله:
- تراشکاری طولی: برای کاهش قطر خارجی قطعه کار.
- پیشانیتراشی: برای تراش سطح مقطع یا انتهای قطعه.
- پروفیلتراشی: برای ایجاد شکلها و پروفیلهای پیچیده روی سطح قطعه.
خرید هلدر تراشکاری روتراش از نمایندگی رسمی ZCC
تمامی مدلهای هلدر روتراش ZCC از طریق سایت ابزار تراش سهند با تضمین اصالت کالا و واردات مستقیم عرضه میشوند. این مجموعه نماینده رسمی برند ZCC در ایران بوده و محصولات را با بهترین کیفیت، تنوع کامل و پشتیبانی تخصصی به مشتریان ارائه میکند. شما عزیزان برای خرید هلدر تراشکاری و دریافت مشاوره فنی میتوانید مستقیماً به این صفحه مراجعه نمایید. تیم پشتیبانی اطلاعات کامل را جهت خرید مناسب به شما ارائه خواهد داد.
