الماس تراشکاری مدل S
راهنمای خرید الماس تراشکاری مربع (اینسرت S) برند ZCC
الماس تراشکاری مربع (Square Insert) برند ZCC، با استحکام بینظیر، لبههای برنده قدرتمند و طراحی مهندسیشده، محصولی کاربردی در انواع صنایع و جهت انجام امور تراشکاری مختلف است. این ابزارها که با کد S شناخته میشوند که علت آن کلمه Square به معنای مربع است.

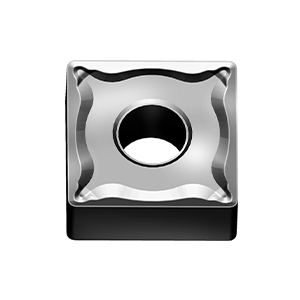

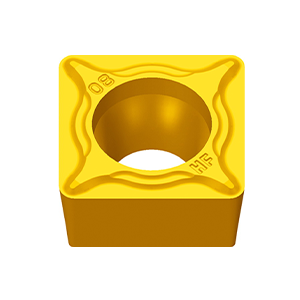

این اینسرتها به دو دسته اصلی تقسیم میشوند: اینسرتهای زاویه منفی مانند SNMG که برای خشنکاری سنگین ایدهآل هستند و اینسرتهای زاویه مثبت مانند SCMT که برای پرداختکاری و ماشینکاری مواد خاص عملکرد بهتری دارند.
در انتخاب ابزار مناسب تردید دارید؟
کارشناسان ما آمادهاند تا با مشاوره تخصصی، بهترین محصول را به شما معرفی کنند.
اینسرت تراشکاری مربع چه ویژگیهایی دارد؟
اینسرت تراشکاری مربع یا S-Type Insert، یک ابزار برشی با چهار ضلع مساوی و زاویه نوک ۹۰ درجه است. این هندسه، لبه برندهای بسیار مستحکم ایجاد میکند که قادر است نیروهای برشی بالا را در عملیاتهای سنگین تحمل کند. تفاوت اصلی در مدلهای مختلف اینسرت مربع، به هندسه برشی آنها بازمیگردد. مدلهایی با کد N دارای زاویه خلاص صفر درجه هستند که به آنها هندسه منفی میدهد. این طراحی به اپراتور اجازه میدهد از هر دو روی اینسرت استفاده کند و در نتیجه تا ۸ لبه برش در اختیار داشته باشد که این امر هزینه ابزار را به شکل چشمگیری کاهش میدهد. در مقابل، مدلهایی با کد C دارای زاویه خلاص ۷ درجه و هندسه مثبت هستند. این اینسرتها یکطرفه بوده و نیروی برشی کمتری ایجاد میکنند که آنها را برای پرداختکاری و مواد نرم مناسبتر میسازد. در هر دو نوع، طراحی برادهشکن در محصولات ZCC به گونهای بهینهسازی شده که برادهها را به طور مؤثر کنترل و خرد کرده و به ایجاد یک سطح کار تمیزتر کمک میکند.
مزایا و معایب اینسرت مربعی
| مزایا (چرا باید انتخاب کنید؟) | معایب (چه زمانی مناسب نیست؟) |
|---|---|
| ✅ استحکام بسیار بالای لبه برنده (مخصوصاً نوع منفی) | ❌ ایجاد نیروی برشی بالا (نیاز به دستگاه صلب) |
| ✅ ایدهآل برای خشنکاری و عمق برش زیاد | ❌ حساسیت به لرزش در گوشههای تیز |
| ✅ بسیار اقتصادی در نوع دوطرفه (تا ۸ لبه برشی) | ❌ عدم کارایی در پروفایلهای پیچیده و کپیتراشی |
| ✅ مناسب برای کفتراشی و شانهتراشی ۹۰ درجه | ❌ تمایل به تولید برادههای بلند (نیاز به برادهشکن مناسب) |
مشخصات فنی و رمزگشایی کد ISO
برای انتخاب صحیح اینسرت، شناخت دقیق ابعاد، تلرانس و کدهای فنی آن ضروری است.
۱. ابعاد اصلی
ابعاد کلیدی اینسرت شامل قطر دایره محاطی (IC) و ضخامت (S) است که با کدهای عددی مشخص میشوند:
| کد IC | قطر دایره محاطی (IC) | کد ضخامت | ضخامت (S) |
|---|---|---|---|
| 09 | ۹.۵۲۵ mm | 03 | ۳.۱۸ mm |
| 12 | ۱۲.۷ mm | 04 | ۴.۷۶ mm |
| 15 | ۱۵.۸۷۵ mm | 05 | ۵.۵۶ mm |
| 19 | ۱۹.۰۵ mm | 06 | ۶.۳۵ mm |
- شعاع گوشه (RE): این مقدار که در دو رقم پایانی کد اینسرت مشخص میشود، بسته به نوع عملیات از ۰.۴ میلیمتر (برای پرداخت دقیق) تا ۳.۲ میلیمتر (برای خشنکاری سنگین) متغیر است.
کاربردهای اصلی اینسرت تراشکاری مربع
اینسرتهای قدرتمند مربعی در طیف وسیعی از صنایع کلیدی مانند خودروسازی، هوافضا و قالبسازی کاربرد دارند:
- خشنکاری عمومی (General Roughing): اصلیترین کاربرد برای برادهبرداری سریع و حجیم.
- کفتراشی (Facing): ایجاد سطوح صاف و صیقلی بر روی پیشانی قطعه کار.
- شانهتراشی ۹۰ درجه (90° Shouldering): ایجاد پلهها و شانههای دقیق با زاویه ۹۰ درجه.
- تراشکاری طولی (Longitudinal Turning): برای تراشیدن قطرهای خارجی در طول قطعه.
هولدر مناسب اینسرت مربع
برای استفاده صحیح از اینسرت، باید آن را در هولدر مناسب خود قرار داد.
- هولدر برای اینسرتهای منفی: از هولدرهایی مانند DSBNR/L, PSNR/L, PSDNN و MSKNR/L استفاده میشود.
- هولدر برای اینسرتهای مثبت: هولدرهایی مانند SSBCR/L و SCBDR/L برای این نوع اینسرتها طراحی شدهاند.
با در نظر گرفتن این اطلاعات فنی و دقیق، اکنون میتوانید با اطمینان کامل، اینسرت مربعی ZCC را که دقیقاً متناسب با نیازهای تولیدی شماست، از ابزار تراش سهند به عنوان یک فروشگاه ابزار تراش در تهران که نمایندگی انحصاری ZCC در ایران نیز هست، ما تهیه کنید. در صورت نیاز به راهنمایی بیشتر برای خرید الماس تراشکاری، کارشناسان ما آماده پاسخگویی هستند.
خرید و قیمت اینسرت مربعی ZCC از ابزارتراش سهند
هر اینسرت ZCC نتیجه تحقیقات پیشرفته در علم مواد است که به شما اجازه میدهد دستگاه خود را با سرعت و پیشروی بالاتری به کار بگیرید، زمان سیکل تولید را کاهش دهید و بهرهوری را مستقیماً افزایش دهید. برای خرید و سفارش این محصولات یا همینطور خرید اینسرت تراشکاری در مدلهای مختلف کافیست به صورت اینترنتی آن را سفارش دهید تا برای شما ارسال شود یا از طریق شمارههای درج شده با ما تماس حاصل فرمایید.
