هلدر داخل تراش
راهنمای خرید و قیمت هلدر تراشکاری داخل تراش
هلدر داخل تراش ZCC، به عنوان یکی از دقیقترین و باکیفیتترین ابزارهای موجود در بازار، برای دستیابی به حداکثر کیفیت سطح و دقت ابعادی در عملیات تراشکاری داخلی طراحی شده است. ابزارتراش سهند به عنوان نمایندگی انحصاری برند ZCC در ایران، مجموعهای کامل از این هولدرها را، از سایزهای کوچک برای سوراخهای دقیق تا هلدرهای بلند و ضد لرزش برای کاربردهای سنگین صنعتی، ارائه میدهد. این ابزارها با بهرهگیری از بهترین متریال و پیشرفتهترین سیستمهای کلمپینگ، تضمینکننده پایداری، عمر طولانی و عملکردی بینقص در فرآیندهای تولید شما هستند.
کاربرد هلدر داخل تراش
هلدر داخل تراش، ابزاری تخصصی برای نگه داشتن اینسرت جهت ماشینکاری سطوح داخلی قطعات است. کاربرد اصلی این ابزار، پرداخت نهایی سوراخهای استوانهای و ایجاد دقت ابعادی و کیفیت سطح مطلوب در داخل قطعه کار است.
علاوه بر این، برای کاربردهای تخصصیتر نیز هلدرهای ویژهای توسط ZCC تولید میشود:
- هلدر شیار داخل تراش: برای ایجاد شیار در سطوح داخلی.
- هلدر رزوهزنی داخلی: برای ایجاد رزوه در داخل سوراخها.
در انتخاب ابزار مناسب تردید دارید؟
کارشناسان ما آمادهاند تا با مشاوره تخصصی، بهترین محصول را به شما معرفی کنند.
تفاوت هلدر داخل تراش و روتراش
تفاوت اصلی این دو ابزار در طراحی بدنه و هدف عملیاتی آنهاست:
| ویژگی | هلدر داخل تراش | هلدر روتراش |
|---|---|---|
| هدف برش | ماشینکاری سطوح داخلی، حفرهها و سوراخها. | ماشینکاری سطوح بیرونی قطعه کار. |
| طراحی بدنه | معمولاً به شکل میلهای بلند (هلدر داخل تراش گرد یا مستقیم) برای ورود به داخل سوراخ. | دارای ساق مستطیلی یا مربعی توپر برای حداکثر صلبیت. |
| محدودیت طراحی | قطر بدنه باید از قطر سوراخ کوچکتر باشد و طول بلند آن میتواند منجر به لرزش شود. | محدودیت کمتری در ابعاد بدنه وجود دارد و صلبیت بالاتری دارد. |
علاوه بر هلدرهای داخل تراش میتوانید قیمت هلدر روتراشی را نیز از محصولات ZCC در سایت ابزارتراش سهند مشاهده کنید. جهت مشاهده روی لینک کلیک نمایید.
کدخوانی هلدر داخل تراش چگونه است؟
| موقعیت | ویژگی | توضیحات فنی (بر اساس کاتالوگ ZCC) |
|---|---|---|
| حرف اول | سیستم کلمپینگ | D: گیره دوگانه (Double-clamping)، S: گیره پیچی (Screw-on)، P: گیره اهرمی (Lever-clamping)، M: گیره از بالا و سوراخ (Top and hole clamping). |
| حرف دوم | شکل اینسرت | C: الماس ۸۰ درجه، D: الماس ۵۵ درجه، S: مربع ۹۰ درجه، T: مثلث ۶۰ درجه، V: لوزی ۳۵ درجه. |
| حرف سوم | سبک هلدر | زاویه حمله اصلی (KAPR) و هندسه سر هلدر را مشخص میکند. |
| حرف چهارم | جهت برش | R: راستگرد (Right-hand)، L: چپگرد (Left-hand)، N: قابل استفاده برای هر دو جهت. |
| اعداد ۱ و ۲ | ابعاد پایه | ارتفاع (H) و عرض (B) مقطع بدنه هلدر به میلیمتر (مثلاً ۲۵۲۵). برای هلدرهای داخل تراش معمولاً قطر بدنه ملاک است. |
| حرف پنجم | طول هلدر | یک حرف لاتین که نشاندهنده طول کلی هلدر (LF) است. |
| اعداد آخر | سایز اینسرت | نشاندهنده طول لبه برنده یا قطر دایره محاطی اینسرت سازگار با هلدر است (مثلاً ۱۲ برای اینسرت CNMG 12). |
انواع هلدر داخل تراش بر اساس نوع اینسرت
انتخاب هلدر مستقیماً به شکل هندسی اینسرتی که استفاده میکنید بستگی دارد. برای خرید اینسرت تراشکاری مورد نظر خود و یافتن بهترین گزینه، میتوانید به دسته بندی این محصولات مراجعه کرده و محصولات را به همراه مشاهده کنید.
برخی از کاربردیترین الماسهای تراشکاری که عموم مصرفکنندگان نیاز به هلدر برای آنها را دارند را در این بخش معرفی کردهایم و درباره هلدر تراشکار آنها توضیحاتی دادهایم.
هلدر داخل تراش DNMG
این هلدرها برای اینسرتهایی با شکل الماس ۵۵ درجه (D-Shape) طراحی شدهاند و برای عملیات پروفیلتراشی (Profile Turning) داخلی بسیار مناسب هستند.
هولدر داخل تراش CNMG
این هلدرها برای اینسرتهای پرکاربرد با شکل الماس ۸۰ درجه (C-Shape) استفاده میشوند و برای تراشکاری عمومی داخلی کاربرد وسیعی دارند.
هلدر راست تراش (R) و چپ تراش (L)
جهت برش که با حرف چهارم کد مشخص میشود، تعیینکننده جهت حرکت ابزار برای برادهبرداری است:

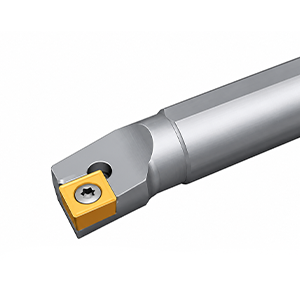

- هلدر داخل تراش راست: رایجترین نوع که برای برش هنگام حرکت ابزار به سمت سه نظام (از راست به چپ) طراحی شده است. میتوانید محصولات مربوط به این دسته را در دسته بندی هلدر داخل تراش راست سایت مشاهده کنید.

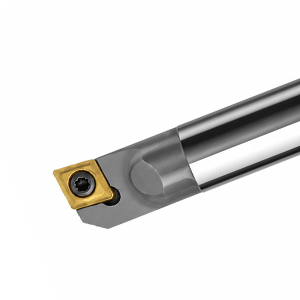

- هلدر داخل تراش چپ: برای برش هنگام حرکت ابزار به دور از سه نظام (از چپ به راست) استفاده میشود. این محصولات نیز در دسته بندی هلدر داخل تراش چپ در سایت ابزار تراش سهند موجود هستند که میتوانید آنها را مشاهده کنید.
کدهایی که با R/L مشخص شدهاند، به این معناست که برند ZCC هر دو مدل هولدر راست تراش و هولدر چپ تراش آن هلدر را تولید میکند.
هلدر داخل تراش ضد لرزش
در عملیات داخل تراشی که طول آزاد ابزار زیاد است (معمولاً بیش از ۴ برابر قطر هلدر)، پدیده لرزش رخ میدهد که منجر به کیفیت سطح پایین، صدای ناهنجار و کاهش عمر ابزار میشود. هلدر داخل تراش ضد لرزش با بهرهگیری از مکانیزمهای داخلی دمپینگ، این ارتعاشات را خنثی کرده و امکان ماشینکاری دقیق در عمقهای زیاد را فراهم میکند.
خرید و قیمت هلدر داخل تراش ZCC
ما به عنوان نمایندگی انحصاری برند ZCC در ایران، مشاوره فنی تخصصی و بهترین قیمت هلدر داخل تراش را تضمین میکنیم. فروش هلدر داخل تراش در سایزها و مدلهای متنوع، از هلدر داخل تراش کوچک تا بزرگ، در فروشگاه ابزار تراش سهند انجام میشود. همچنین برای مشاهده سایر مدلهای هلدر و خرید هلدر تراشکاری به دسته بندی مربوطه در سایت مراجعه نمایید.
قیمت هلدر تراشکاری داخل تراش به عواملی مانند قطر و طول هلدر، جنس بدنه (فولادی یا کاربایدی)، ضد لرزش بودن و پیچیدگی سیستم کلمپینگ بستگی دارد. برای خرید هلدر داخل تراش، دریافت قیمت برای خرید عمده و بهرهمندی از پشتیبانی فنی،کافیست همین حالا با ما تماس بگیرید.
این به قطر بدنه هلدر (مثلاً S25T) و زاویه الماس شما بستگی دارد. به عنوان یک قانون کلی، حداقل قطر سوراخ همیشه کمی بزرگتر از قطر بدنه هلدر است. برای اطلاع از حداقل قطر دقیق برای هر مدل هلدر، میتوانید به کاتالوگ ZCC مراجعه کنید یا برای مشاوره فنی سریع با ما تماس بگیرید.
به دلیل اهمیت بالای عواملی مانند نسبت طول به قطر (L/D)، حداقل سوراخ و ریسک لرزش، اکیداً توصیه میکنیم قبل از خرید نهایی از مشاوره تخصصی رایگان ما استفاده کنید. کارشناسان ما به عنوان نمایندگی انحصاری ZCC، با بررسی جنس قطعه و عمق تراشکاری، بهترین و پایدارترین هلدر (استاندارد یا ضد ارتعاش) را برای بهینهسازی فرآیند شما پیشنهاد خواهند داد.
