هلدر تراشکاری
خرید و قیمت انواع هلدر تراشکاری ZCC
هلدرهای تراشکاری زد سی سی، به عنوان جزء اصلی سیستم ابزارگیر شما، برای نگهداری دقیق و ایمن اینسرتهای تراشکاری طراحی شدهاند. این ابزارها که از فولاد آلیاژی باکیفیت و تحت عملیات حرارتی دقیق ساخته شدهاند، حداکثر استحکام، صلبیت (Rigidity) و مقاومت در برابر ارتعاش را تضمین میکنند که نتیجه آن، دستیابی به کیفیت سطح بینقص و افزایش عمر ابزار است. تعهد ما فراتر از ارائه یک محصول باکیفیت است؛ فروشگاه ابزارتراش سهند با ارائه مشاوره تخصصی و رایگان، اطمینان میدهد که دقیقترین ابزار را برای فرآیند خود انتخاب میکنید. علاوه بر این، با توانایی طراحی و ساخت ابزارهای سفارشی، برای پیچیدهترین چالشهای ماشینکاری شما نیز راهحلهای اختصاصی خلق میکنیم. برای اثبات این کارایی، امکان تست ابزار در محل را نیز فراهم کردهایم تا عملکرد و راندمان ابزار را به صورت عملی در کارگاه خودتان مشاهده کرده و از انتخاب خود اطمینان کامل حاصل کنید.
مواد اولیه درجه یک
تضمین بالاترین کیفیت و طول عمر ابزار با استفاده از مواد اولیه درجه یک و استاندارد.
تست ابزار رایگان
قبل از خرید نهایی، ابزار را در خط تولید خودتان تست کنید و از عملکرد آن مطمئن شوید.
ساخت ابزار سفارشی
تیم فنی ما آماده طراحی و ساخت ابزارهای سفارشی مطابق با نقشه و نیاز شماست.
راهنمای انتخاب و خرید هلدر تراشکاری
برای سادهسازی فرآیند انتخاب، میتوانید از این ۴ معیار به عنوان نقشه راه استفاده کنید. هر هلدر برای کاربرد، عملیات و ماده خاصی بهینهسازی شده است.
۱. انتخاب بر اساس نوع کاربرد و عملیات
هر عملیات تراشکاری نیازمند هلدر با هندسه و زاویه تقرب خاص خود است:

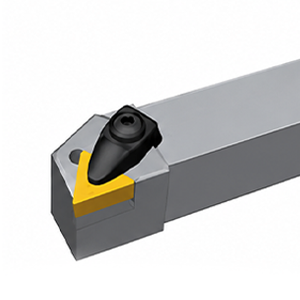

- هلدرهای روتراش: پرکاربردترین نوع که برای کاهش قطر خارجی قطعه کار، پیشانیتراشی و پروفیلتراشی استفاده میشوند.

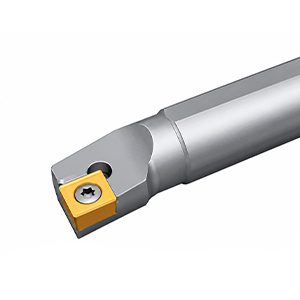

- هلدرهای داخلتراش: برای ماشینکاری سطوح داخلی قطعات (بورینگ) و بزرگ کردن سوراخهای از پیش ایجاد شده طراحی شدهاند.

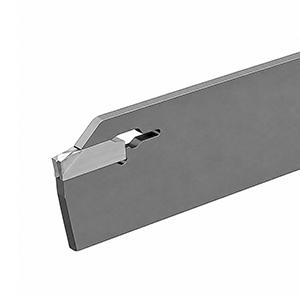

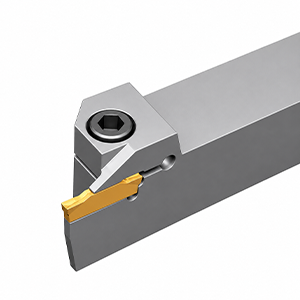

- هلدرهای شیارزنی و برش: برای ایجاد شیارهای دقیق (داخلی یا خارجی) یا جدا کردن قطعه کار از استوک اصلی به کار میروند. برای مشاهده محصولات مخصوص برش و شیار میتوانید به دسته بندی هلدر برش و شیار مراجعه نمایید.

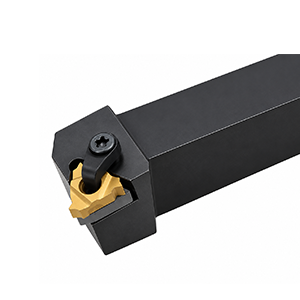

- هلدرهای گامزنی: با استفاده از اینسرتهای مخصوص رزوهزنی، برای ایجاد رزوههای خارجی و داخلی با استانداردهای مختلف (Metric, Whitworth و…) استفاده میشوند.
۲. انتخاب بر اساس سیستم گیرش اینسرت

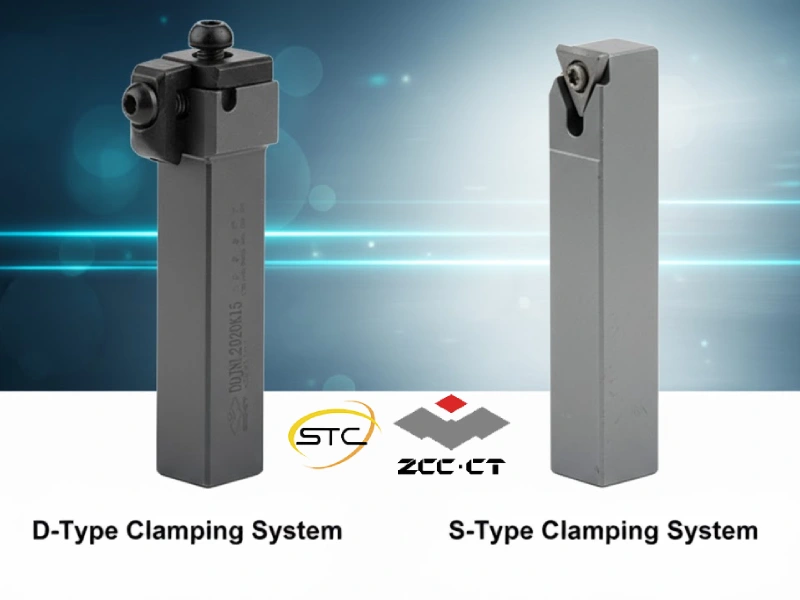

سیستم گیرش، استحکام و پایداری اینسرت را تعیین میکند و به طور مستقیم بر کیفیت سطح و عمر ابزار تأثیر میگذارد. چهار سیستم اصلی بر اساس استاندارد ISO عبارتند از:
| نوع سیستم گیرش | کد ISO | ویژگیهای کلیدی و مزایا | بهترین کاربرد |
|---|---|---|---|
| گیرش دوگانه | D | دارای ساختار گیرش دوگانه است که نیرو را به طور یکنواخت توزیع کرده و مقاومت در برابر شکست اینسرت را به شدت افزایش میدهد. | اینسرتهای منفی در عملیات خشنکاری |
| گیرش اهرمی | P | از مکانیزم پین و اهرم برای قفل کردن اینسرت از طریق سوراخ مرکزی استفاده میکند. | تراشکاری عمومی با اینسرتهای منفی |
| گیرش بالا و سوراخ | M | ترکیبی از گیرش از بالا (توسط کلمپ) و گیرش از سوراخ مرکزی اینسرت است. | اینسرتهای منفی بدون سوراخ یا شرایط خاص |
| گیرش پیچی | S | گیرش تنها توسط یک پیچ مرکزی انجام میشود. این ساختار ساده، دسترسی به نقاط دشوار قطعه کار را آسانتر میکند. | اینسرتهای مثبت و عملیات پرداختکاری |
۳. انتخاب بر اساس عملیات (خشنکاری یا پرداختکاری)
هدف عملیات، نوع اینسرت (و چیپبریکر آن) را مشخص میکند که مستقیماً بر انتخاب هلدر سازگار با آن تأثیر دارد:
- برای خشنکاری: هدف، باربرداری سریع با عمق برش (ap) و نرخ پیشروی (f) بالاست. از اینسرتهای منفی با چیپبریکرهای قدرتمند مانند HPR یا SNR استفاده میشود که نیاز به هلدرهایی با سیستم گیرش بسیار مستحکم (مانند نوع D) دارند.
- برای پرداختکاری: هدف، دستیابی به کیفیت سطح عالی با نیروی برش کم است. از اینسرتهای مثبت با چیپبریکرهای ظریف مانند SF, XF یا EF استفاده میشود که با هلدرهای نوع S (پیچی) سازگاری کامل دارند.
۴. انتخاب بر اساس جنس قطعه کار
انتخاب گرید اینسرت کاملاً به جنس قطعه کار بستگی دارد. هلدر باید با اینسرت انتخابی شما سازگار باشد. گریدهای پیشنهادی ZCC برای مواد مختلف:
- فولاد (ISO P): گریدهای YBC152, YBC252, YBC352
- فولاد ضد زنگ (ISO M): گریدهای YBM153, YBM253, YBG205
- چدن (ISO K): گریدهای YBD052, YBD102, YBD152
- آلیاژهای آلومینیوم (ISO N): اینسرتهای مثبت با چیپبریکرهای LC یا LH
در انتخاب ابزار مناسب تردید دارید؟
کارشناسان ما آمادهاند تا با مشاوره تخصصی، بهترین محصول را به شما معرفی کنند.
راهنمای کدخوانی هلدرهای تراشکاری
درک کد فنی هلدر به شما امکان میدهد تمام مشخصات کلیدی آن را در یک نگاه متوجه شوید. برای مثال، کد PCLNR 2525 M12 را رمزگشایی میکنیم:
| بخش کد | موقعیت | مثال | مفهوم |
|---|---|---|---|
| P | حرف اول | P | سیستم گیرش: نوع P (اهرمی) |
| C | حرف دوم | C | شکل اینسرت: لوزی 80 درجه (مانند CNMG) |
| L | حرف سوم | L | زاویه تقرب (Approach Angle): 95 درجه |
| N | حرف چهارم | N | زاویه آزاد اینسرت: 0 درجه (اینسرت منفی) |
| R | حرف پنجم | R | جهت برش: راستگرد (Right-hand) |
| 2525 | اعداد اول | 2525 | ابعاد بدنه: ارتفاع 25mm و عرض 25mm |
| M | حرف ششم | M | طول هلدر: 150 میلیمتر |
| 12 | اعداد دوم | 12 | طول لبه برنده اینسرت: 12 میلیمتر |
اکنون که با اصول انتخاب هلدر آشنا شدید، میتوانید محصولات موجود را بر اساس نیاز خود انتخاب کرده و مشخصات فنی کامل هر یک را بررسی کنید. تمامی هلدرها بخش مهمی از مجموعه بزرگتری برای خرید ابزار تراشکاری هستند که برای ارائه بالاترین کیفیت و عملکرد طراحی شدهاند.
علاوه بر تجهیزات تراشکاری، ابزارتراش سهند مجموعه کامل تجهیزات فرزکاری این برند را نیز تامین کرده است؛ برای مشاهده، مقایسه و خرید سیستمهای گیرش مخصوص فرز، میتوانید به صفحه هلدر فرزکاری مراجعه فرمایید.
فروش هلدر تراشکاری کیفیت بالا در ابزارتراش سهند
قیمت هلدر تراشکاری بسته به نوع، برند، جنس و کاربرد آنها متفاوت است. ابزارتراش سهند با ارائه محصولات ZCC، که یکی از معتبرترین تولیدکنندگان ابزارهای تراشکاری در جهان است، محصولاتی با کیفیت بالا و قیمت مناسب را به مشتریان خود عرضه میکند. برای خرید هلدر تراشکاری و دریافت مشاوره فنی، میتوانید از طریق شماره های درج شده در سایت ابزارتراش سهند، با کارشناسان ما در تماس باشید تا شما را به طور کامل و رایگان راهنمایی کنند.
بله، کارشناسان فنی ما آماده ارائه مشاوره فنی کاملاً رایگان برای انتخاب دقیقترین ابزار بر اساس پروژه شما هستند. ما حتی امکان تولید ابزارهای سفارشی برای کاربردهای خاص را نیز داریم. برای دریافت مشاوره، کافی است با ما تماس بگیرید.
هلدرهای با سیستم گیرش دوگانه (D-Type) به دلیل استحکام و دقت فوقالعاده، برای خشنکاری فولادها بسیار توصیه میشوند. همچنین، هلدرهای PCLNR/L به دلیل کاربرد عمومی و عملکرد قابل اعتماد، از محبوبیت بالایی برخوردارند.
