هلدر روتراش راست

بررسی تخصصی هلدر روتراش راست

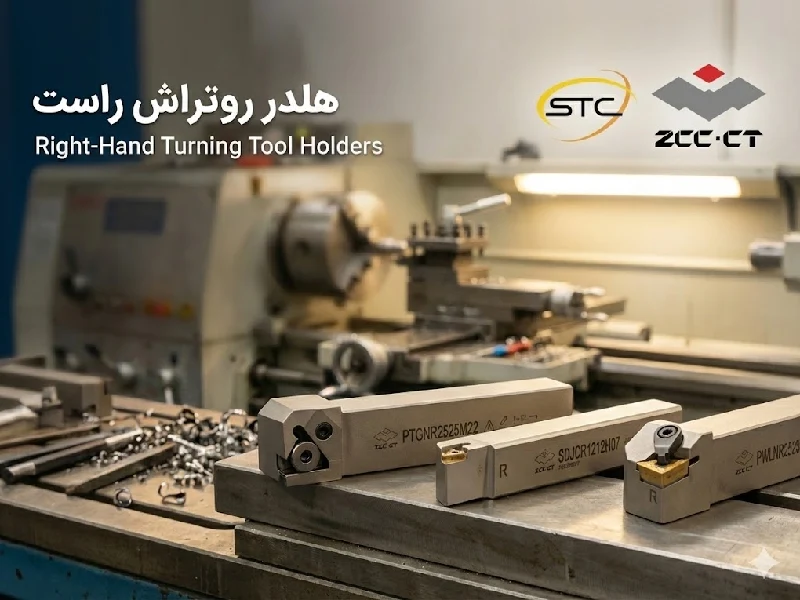

هلدر روتراش راست که در سیستم‌های استاندارد با نماد R شناخته می‌شود، پرکاربردترین مدل هلدر تراشکاری روتراش برای عملیات تراشکاری خارجی است. این ابزار تراشکاری به عنوان تصویر آینه‌ای هلدرهای چپ عمل کرده و به دلیل جهت حرکت طبیعی، در اکثر ماشین‌های تراش به عنوان ابزار استاندارد و اصلی مورد استفاده قرار می‌گیرد.

ویژگی‌ها و تشخیص هلدر راست‌تراش

هلدر روتراش راست در سیستم کدگذاری استاندارد با حرف R شناخته می‌شود و دقیقاً تصویر آینه‌ای هلدر چپ (L) است. برای تشخیص چشمی، اگر هلدر را به گونه‌ای بگیرید که ساق (Shank) آن به سمت شما باشد و از بالا به الماس نگاه کنید، در مدل راست، لبه برنده در سمت چپ قرار دارد. از نظر عملکردی، جهت حرکت این ابزار برخلاف هلدر چپ، از سمت راست به چپ (به سمت سه نظام یا اسپیندل) است. همچنین در نام‌گذاری فنی قطعه، پنجمین کاراکتر نشان‌دهنده جهت است که وجود حرف R به معنای راست‌تراش بودن ابزار می‌باشد.

بررسی سایزهای استاندارد ساق (Shank)

سایز هلدر باید متناسب با توان دستگاه و ابعاد تارت انتخاب شود. این سایزها بر اساس ارتفاع (H) و عرض (B) ساق تعریف می‌شوند:

• سایزهای سبک: مناسب برای کارهای ظریف (مانند ۱۲۱۲ و ۱۶۱۶).
• سایزهای متوسط: پرکاربردترین سایزها در کارگاه‌های صنعتی (مانند ۲۰۲۰ و ۲۵۲۵).
• سایزهای سنگین: مخصوص خشن‌کاری و بارهای سنگین (مانند ۳۲۳۲، ۴۰۴۰ و ۵۰۵۰).
• طول ابزار (LF): معمولاً در بازه ۱۰۰ تا ۲۰۰ میلی‌متر تولید می‌شوند که با کدهای حروف مشخص می‌گردد.

انواع الماس (اینسرت) قابل نصب بر روی هلدر راست

بسته به نوع هلدر راست، الماس‌های مختلفی با کدهای متنوع بر روی آن‌ها بسته می‌شود:

• الماس‌های ۸۰ درجه (CN..): مناسب برای هلدرهای DCLNR یا PCLNR.
• الماس‌های ۵۵ درجه (DN..): برای کپی‌تراشی روی هلدرهایی مثل DDJNR.
• الماس‌های مربع (SN..): مخصوص خشن‌کاری سنگین روی هلدرهای PSBNR.
• الماس‌های شش‌ضلعی (WN..): بسیار اقتصادی برای روتراشی روی هلدرهای PWLNR.
• الماس‌های مثلث (TN..): کاربردی در هلدرهای PTGNR.
• الماس‌های ۳۵ درجه (VN..): جهت ظریف‌کاری و نفوذ در زوایای تند روی هلدرهای MVJNR.

سیستم کلمپینگ و زاویه ورود

سیستم D-type محکم‌ترین حالت روبند است که الماس را از دو نقطه مهار کرده و دقت بسیار بالایی را در عملیات‌های سنگین فراهم می‌آورد. در مقابل، سیستم P-type از یک اهرم برای کشیدن الماس به داخل سوراخ استفاده می‌کند و سیستم M-type نیز مهار ترکیبی از بالا و سوراخ را برای پایداری بیشتر ارائه می‌دهد. برای الماس‌های مثبت و ظریف، سیستم S-type یا بستن مستقیم با پیچ کاربرد دارد و سیستم C-type نیز تنها از طریق گیره بالایی الماس را در جای خود ثابت می‌کند. در کنار نحوه بستن، زاویه قرارگیری الماس یا همان زاویه ورود (KAPR) تعیین‌کننده کیفیت سطح و نوع عملیات است. زاویه ۹۵ درجه در هلدرهایی مانند DCLNR بهترین انتخاب برای روتراشی با کیفیت سطح عالی است. برای کپی‌تراشی و پله‌تراشی، زاویه ۹۳ درجه در هلدرهایی مثل DDJNR عملکرد ایده‌آلی دارد و زاویه ۷۵ درجه در هلدرهای DSBNR برای عملیات خشن‌کاری و تحمل بارهای سنگین تراشکاری طراحی شده است.

مزایا و محدودیت‌ها برای هلدر روتراش راست

استفاده از سیستم‌های پیشرفته کلمپینگ مانند D-type در این هلدرها، باعث ایجاد پایداری بسیار بالا و دقت خیره‌کننده در حین ماشین‌کاری می‌شود. طراحی مهندسی این ابزار به گونه‌ای است که فضای کافی برای تخلیه براده‌ها فراهم شده و از تجمع یا گیر کردن آن‌ها جلوگیری می‌کند. با این حال، مهم‌ترین محدودیت هلدر راست این است که در دستگاه‌هایی با تارت مقابل یا در شرایطی که نیاز به حرکت ابزار به سمت مرغک (از چپ به راست) باشد، قابل استفاده نیست و در این موارد الزامی است که از نسخه چپ استفاده شود.

در انتخاب ابزار مناسب تردید دارید؟

کارشناسان ما آماده‌اند تا با مشاوره تخصصی، بهترین محصول را به شما معرفی کنند.

خط ویژه: ۰۲۱۶۷۵۱۶

دریافت مشاوره و استعلام قیمت

خرید و قیمت هلدر روتراش راست

قیمت هلدر راست‌تراش تحت تأثیر برند، سایز ساق و نوع سیستم کلمپینگ آن است. برندهای معتبری همچون ZCC با ارائه کیفیت بالا و استانداردهای جهانی، از محبوب‌ترین گزینه‌ها برای تراشکاران حرفه‌ای هستند. همچنین برای حمایت از تولیدات داخلی با کیفیت، محصولات ارائه‌شده در این فروشگاه ابزار تراش گزینه‌ای بسیار اقتصادی و بادوام محسوب می‌شوند. شما می‌توانید جهت خرید هلدر تراشکاری در انواع مدل‌های راست، هم به صورت خرید اینترنتی از طریق وب‌سایت و هم از طریق تماس مستقیم با کارشناسان فروش اقدام نمایید تا مناسب‌ترین ابزار را با توجه به نیاز فنی دستگاه خود انتخاب کنید.
