فرز انگشتی کارباید (الماس)
بررسی انواع فرز انگشتی الماس(کارباید) و راهنمای انتخاب
فرز انگشتی الماس به دلیل سختی ساختاری استثنایی، پایداری حرارتی در سرعتهای دورانی بالا و صلبیت مکانیکی، ابزار بنیادین برادهبرداری در صنایع قالبسازی، قطعهسازی دقیق و ماشینکاری CNC است. برند ZCC به عنوان یکی از پیشگامان جهانی در متالورژی پودر تنگستن، با تولید انواع فرز انگشتی الماسه بر پایه گریدهای میکروگرین (Micrograin) و پوششهای چندلایه نانو، امکان لایهبرداری اقتصادی و دقیق از دامنه وسیعی از متریالها—از آلومینیوم نرم تا فولادهای سختکاری شده تا ۶۸ راکول سی (HRC)—را فراهم آورده است. برای صنعتگرانی که در پی ارتقای سرعت تولید و کاهش زمان تعویض ابزار هستند، انتخاب یک مته کارباید فرز انگشتی استاندارد، ضامن مستقیم سلامت اسپیندل و دقت ابعادی قطعهکار است. فروشگاه ابزار تراش سهند به عنوان مرجع تخصصی تامین محصولات ZCC، اصالت متالورژیکی و موجودی کامل این ابزارها را تضمین میکند.
مواد اولیه درجه یک
تضمین بالاترین کیفیت و طول عمر ابزار با استفاده از مواد اولیه درجه یک و استاندارد.
تست ابزار رایگان
قبل از خرید نهایی، ابزار را در خط تولید خودتان تست کنید و از عملکرد آن مطمئن شوید.
ساخت ابزار سفارشی
تیم فنی ما آماده طراحی و ساخت ابزارهای سفارشی مطابق با نقشه و نیاز شماست.
مشخصات فنی محصولات فرز انگشتی الماس ZCC
ساختار متالورژیکی فرز انگشتی تمام الماس به گونهای مهندسی شده که ذرات ریز کارباید تنگستن توسط بایندر کبالت در یک ماتریس فوقمتراکم محبوس شدهاند. این بافت فشرده، مقاومت به سایش ابزار را در سرعتهای برشی (RPM) بسیار بالاتر از فرزهای سنتی حفظ میکند. در حالی که یک فرز انگشتی کبالت دار معمولی در سرعتهای برشی بالا به سرعت دچار افت سختی لبه میشود، فرز الماسه انگشتی پایداری هندسی خود را حتی در دماهای بحرانی برش حفظ مینماید.
فرزهای انگشتی کارباید ZCC بر اساس ویژگیهای مهندسی متمایزی تولید میشوند:
- مغزی تقویتشده با تافنس بالا: مقاومت کششی و خمشی استثنایی برای جلوگیری از انحراف و شکست در ماشینکاری با طول بلند.
- طراحی ضد ارتعاش: زاویه مارپیچ متغیر و گام نامساوی دندانهها برای شکستن فرکانس رزونانس، حذف لرزش (Chatter) و تحویل صافی سطح آینهای.
- شیارهای بهینهشده U-Shape: تغییر شکل سریع براده، ممانعت از انسداد براده در شیار و کاهش بار فشاری بر روی موتور دستگاه CNC.
- پوششهای نانومتری اختصاصی: استفاده از لایههای TiAlN، AlCrXN و NaNo TiAlCrN جهت ایجاد سپر حرارتی در برابر اکسیداسیون حین برادهبرداری خشک یا با حداقل روانکار (MQL).
تفاوت فرز انگشتی تمام الماس با فرز انگشتی الماس خور (اینسرت خور)
در فرایند انتخاب ابزار فرزکاری، شناخت مرز میان ابزارهای یکپارچه و تعویضپذیر اهمیت بالایی دارد. فرز انگشتی تمام الماس به صورت یکپارچه از مغزی کارباید خالص تولید میشود و برای سایزهای ریز تا متوسط (قطرهای ۱ تا ۲۰ میلیمتر) بالاترین صلبیت، عدم انحراف نوک ابزار و پرداخت نهایی با تلرانس صدممیلیمتر را ارائه میدهد.
در مقابل، فرز انگشتی اینسرت خور یا همان فرز انگشتی الماس خور دارای بدنهای از جنس فولاد ابزاری است که تیغچهها (اینسرتهای کارباید) روی آن پیچ میشوند. انگشتی الماس خور برای برادهبرداریهای با حجم سنگین و قطرهای بزرگتر اقتصادیتر است، زیرا در صورت سایش، تنها اینسرت تعویض میشود؛ اما به دلیل ساختار بدنه و محل نشیمنگاه اینسرت، صلبیت و دقت آن در قطرهای کوچک هرگز به پای یک فرز الماس خور تمامکارباید نمیرسد. بنابراین در شیارزنیهای دقیق، ابعاد مینیاتوری و قالبسازی با تلرانس بسته، استفاده از مته فرز انگشتی الماسه تمامکارباید ZCC انتخابی بدون جایگزین است.
راهنمای انتخاب فرز انگشتی کارباید بر اساس تعداد پر (Flutes)
تعداد لبههای برنده فعال در فرز انگشتی الماس تاثیر مستقیمی بر فضای تخلیه براده و استحکام ابزار دارد:
- فرزهای ۲ پر: فضای شیار تخلیه در بالاترین حد قرار دارد؛ ایدهآل برای شیارزنیهای عمیق، پیشرویهای عمودی و ماشینکاری متریالهای تراکمپایین مانند آلومینیوم و مس.
- فرزهای ۳ پر: تعادلی مهندسی میان حجم تخلیه براده و صلبیت بدنه؛ انتخابی مناسب برای برادهبرداری با نرخ پیشروی بالا در فلزات غیرآهنی و استیل.
- فرزهای ۴ پر: متداولترین مدل کارگاهی در قالبسازی؛ فرز انگشتی چهار پر حداکثر استحکام هسته، عمر لبه طولانی و صافی سطح عالی را در ماشینکاری انواع فولاد و چدن تضمین میکند.
- فرزهای ۶ پر و بالاتر: ضخامت هسته مرکزی فوقالعاده بالا با حداقل فضای شیار؛ منحصراً برای پرداخت نهایی دیوارهها در فولادهای سختکاری شده بدون کوچکترین لرزش.
هندسه نوک دندانه: تیز یا پخ محافظ
در سفارش فرز انگشتی الماسی ZCC، تیپ نوک ابزار در دو ساختار عرضه میشود: مدلهای Sharp با لبه ۹۰ درجه دقیق برای پرداخت کنجهای بسته بدون پله (بهویژه در آلومینیوم) و مدلهای دارای Corner Protection با پخ میکرونی در لبه دندانه که از تمرکز تنش در گوشهها جلوگیری کرده و احتمال لبپریدگی در فولادهای سخت را خنثی میکند.
مشخصات فنی کامل، گریدها و کدهای سفارش تمامی ابزارهای برشی.
بررسی سریهای تخصصی فرز الماسه ZCC در کاتالوگ
کمپانی ZCC سبد جامعی از فرزهای کارباید را بر اساس ماهیت قطعهکار و شرایط برشی طراحی کرده است:
۱. سریهای جنرال و همهکاره کارگاهی

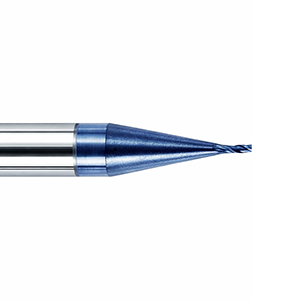

- سری GM (اقتصادی و کاربرد عمومی): مجهز به پوشش شناختهشده TiAlN؛ گزینهای فوقالعاده اقتصادی برای کارگاههایی با تنوع بالای متریال شامل فولادهای ساختمانی، فولادهای کمآلیاژ، چدن و استنلس استیل تا سختی زیر ۴۸ راکول.
- سری PML (سری طلایی فوقپرداخت): مجهز به روکش چندلایه زرد طلایی NaNo TiAlCrN جهت تشخیص بصری سریع سایش؛ گزینهای ویژه با حداقل اصطکاک برای دستیابی به سطوح فوقصیقلی در استنلس استیل و متریالهای چقرمه.
۲. سریهای پربازده، ضد لرزش و خشنکاری سنگین

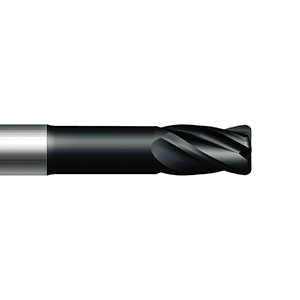

- سری PM (پربازده جهانی): مجهز به روکش NaNo TiAlN با مقاومت استثنایی در برابر خرد شدن نوک ابزار و کاهش محسوس بارهای برشی روی اسپیندل، مناسب قطعات تا ۵۵ راکول سی.
- سری VPM (سرعت و بازدهی بالا): دارای پوشش ضدسایش AlCrXN با هندسه گام نامساوی؛ انتخابی ایدهآل برای برادهبرداریهای عمیق، خشنکاری پایدار و مهار کامل لرزش در فولادهای قالب و چدن تا ۶۸ راکول سی.
- سری PMX (صلبیت بالا و فرزکاری خشک): مهندسیشده با پوشش نانومتری کروم-آلومینیوم با سختی 40GPa؛ راهکار برتر ZCC برای ماشینکاری بدون آبصابون (Dry Machining) روی فولادهای سخت تا ۶۵ راکول سی.
- سری UM: دارای ساختار زاویه متغیر با عمق شیار نامساوی و روکش AlTiN جهت تسهیل خروج برادههای طویل در فرزکاری سنگین قطعات تا ۵۵ راکول.
۳. سریهای تخصصی متریالهای ویژه
- سری HMX (مخصوص فولادهای فوقسخت): مهندسیشده برای متریالهای آبکاریشده و سختکاری شده بین ۵۵ تا ۶۸ راکول سی با هسته تقویتشده و روکش مقاوم در برابر شوک حرارتی NaNo TiAlXN.

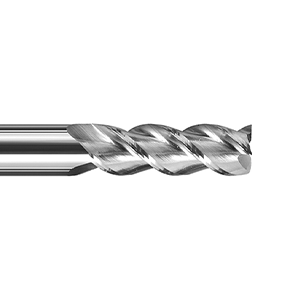

- سری ALU / AL / ALG (مخصوص آلومینیوم): دارای شیارهای براده پولیششده و کاملاً آینهای با زاویه مارپیچ تند جهت ممانعت قاطع از پدیده جوش سرد و چسبیدن تراشه به لبههای برنده.
- سری RM و TM: توسعهیافته برای سوپرآلیاژهای پایه نیکل، کبالت و آلیاژهای تیتانیوم با مقاومت در برابر سایش چسبنده در صنایع هوافضا و پزشکی.
راهنمای سیستم کدینگ فرزهای الماسه ZCC
برای تشخیص سریع ابعاد و ساختار هر فرز از روی جعبه و کاتالوگ، ساختار سیستم نامگذاری استاندارد ZCC بر اساس الگوی زیر پیادهسازی شده است:
الگوی استاندارد: GM – 4 E L P – D10 R0.5 – M08
| پارامتر فنی | نماد در کد | شرح فنی و راهنمای علائم |
|---|---|---|
| کد سری (Category) | GM, PM, VPM, HMX, ALU, … | نشاندهنده خانواده ابزار، نوع پوشش نانو و حوزه متریال قطعهکار |
| تعداد پرها (Flutes) | 2, 3, 4, 6 | بیانگر تعداد لبههای برشی فعال ابزار (دندانهها) |
| تیپ سر ابزار (End Type) | E / F / B / R | E: سر تخت با پخ محافظ لبه (Corner Protection) F: سر تخت کاملاً تیز ۹۰ درجه (Sharp) B: سر کروی / بال نوز (Ball Nose) R: گوشهدار پخدار / بول نوز (Radius) |
| طول شیار و بدنه (Length) | L / X / بدون حرف | L: لبه برشی بلند X: لبه برشی فوقالعاده بلند بدون حرف: طول استاندارد کاتالوگ |
| هندسه دنباله (Structure) | P / C | P: گلوگاه مستقیم (Straight Neck) C: گلوگاه مخروطی تقویتشده (Taper Neck) |
| قطر کارگیر (Diameter) | D + عدد | قطر برشی فعال ابزار به میلیمتر (مثلاً D10 یعنی قطر ۱۰ میلیمتر) |
| شعاع پخ یا لبه (Corner Radius) | R + عدد | شعاع پخ نوک دندانه به میلیمتر (مثلاً R0.5 یعنی پخ با شعاع ۰.۵ میلیمتر) |
در انتخاب ابزار مناسب تردید دارید؟
کارشناسان ما آمادهاند تا با مشاوره تخصصی، بهترین محصول را به شما معرفی کنند.
خرید و قیمت فرز انگشتی کارباید ZCC
تعیین قیمت فرز انگشتی کارباید در بازار به فاکتورهای فنی متعددی نظیر گرید پودر تنگستن، تکنولوژی لایهنشانی نانو و سطح صلبیت هندسی ابزار بستگی دارد. سریهای عمومی نظیر GM به دلیل تولید در مقیاس بالا، مناسبترین نسبت کارایی به هزینه را برای کارگاههای ماشینکاری عمومی فراهم میآورند. در نقطه مقابل، سریهای فوقسخت و ضدلرزش مانند HMX و VPM به سبب فرآیندهای پیچیدهتر تولید، از قیمت بالاتری برخوردارند؛ هرچند به لطف طول عمر چندبرابری، نرخ شکست صفر و افزایش راندمان خطوط ماشینکاری، هزینه اولیه خود را به سرعت جبران میکنند.
جهت انتخاب مطمئن و خرید ابزار آلات فرزکاری، میتوانید در جدول و لیست محصولات این صفحه، مشخصات دقیق شامل قطر کارگیر، طول شیار، قطر شفت و سختی کاری را مقایسه فرمایید. ابزارتراش سهند واردکننده مستقیم ابزارهای ZCC بوده و سلامت فیزیکی، بستهبندی هولوگرامدار کارخانهای و اصالت آلیاژ هر سفارش را تضمین مینماید. جهت استعلام پیشفاکتور رسمی، مشاوره تخصصی تطابق ابزار با جنس قطعهکار و ثبت خرید فرز انگشتی کارباید با کارشناسان فنی مجموعه در تماس باشید.
بله، کارخانجات و کارگاههای تراشکاری میتوانند لیست مصرفی یا سفارشهای حجم بالای خود را با تخفیفهای ویژه همکار و شرایط پرداخت توافقی تهیه کنند. برای این منظور با کارشناسان فروش ابزارتراش سهند ارتباط بگیرید.
بله، برای تمامی سفارشهای شرکتی، کارگاهی و صنعتی، فاکتور رسمی معتبر منطبق بر ضوابط قانونی و نظام مالیاتی کشور صادر میگردد.
ثبت سفارش بدون محدودیت در تعداد (از یک عدد تا سفارشهای عمده کارخانهای) امکانپذیر است. محمولهها به صورت روزانه از طریق تیپاکس، باربری، پست پیشتاز و پیک موتوری به تمام نقاط کشور ارسال میشوند.
سری GM با روکش TiAlN برای کارهای عمومی، قطعات استاندارد تا سختی ۴۸ راکول سی و هزینه تمامشده پایینتر به کار میرود؛ در حالی که سری PM با روکش NaNo TiAlN، هسته تقویتشده و لبههای ضد سایش، برای لایهبرداری از فولادهای آلیاژی سخت، قطعات تا ۵۵ راکول سی و عملیات سنگین تحت لرزش طراحی شده است.
