هلدر رو تراش ZCC مدل DCLNL2525M12 برای الماس CN▢▢12

مجهز به سیستم کلمپینگ دوتایی
مناسب برای انواع دستگاه‌های تراش
هلدر چپ‌بُر با زاویه ورود اصلی ۹۵ درجه
طراحی شده برای اینسرت‌های لوزی ۸۰ درجه سایز ۱۲
دارای طول استاندارد ۱۵۰ میلی‌متر

جهت آشنایی بیشتر با محصول و مشاهده مشخصات دقیق، کاتالوگ ZCC مربوطه را دانلود کنید.

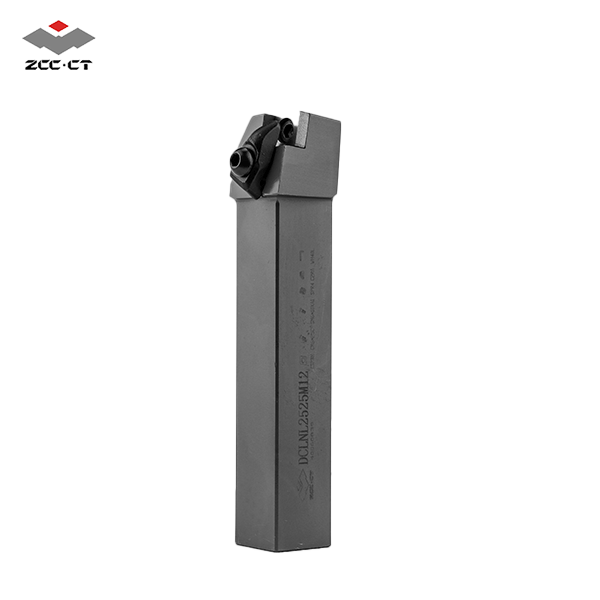

هلدر تراشکاری ZCC مدل DCLNL2525M12

هلدر DCLNL/L 2525M12 یک ابزار تراشکاری خارجی چپ‌بر با ابعاد بدنه 25×25 میلی‌متر و طول 150 میلی‌متر است. این هلدر تراشکاری روتراش
از سیستم کلمپینگ دوتایی (Double Clamping) پیشرفته بهره می‌برد که پایداری و دقت ماشین‌کاری بالایی را فراهم می‌کند و برای اینسرت‌های لوزی 80 درجه (C-type) با زاویه براده‌برداری 11 درجه و لبه برش 12 میلی‌متری طراحی شده است. زاویه ورود این ابزار 95 درجه است و برای انواع عملیات تراشکاری خارجی و سطح انتهایی در قطعه‌کارهای متنوع مناسب می‌باشد. این محصول را می‌توانید با قیمت مناسب از این فروشگاه اینترنتی ابزار آلات تراشکاری تهیه کنید.

مشخصات فنی و کدخوانی کامل هلدر DCLNL 2525M12

بخش کد	توضیحات فنی
حرف اول: D	نشان‌دهنده سیستم کلمپینگ (Clamping System) است. D به معنای Double Clamping (کلمپینگ دوتایی) است که یک سیستم جدید و پیشرفته محسوب می‌شود.
حرف دوم: C	نشان‌دهنده شکل اینسرت (Insert Shape) قابل استفاده با این هلدر است. C به معنای لوزی 80 درجه (80° Rhombic) است.
حرف سوم: L	نشان‌دهنده زاویه براده‌برداری (Clearance Angle of Insert) اینسرت سازگار است. L به معنای 11 درجه (11°) است.
حرف چهارم: N	نشان‌دهنده جهت برش (Cutting Direction) است. N به معنای راست و چپ‌بر (Right and Left Hand) است.
حرف پنجم: L	نشان‌دهنده استایل هلدر و زاویه ورود (Tool Holder Style and Approach Angle – KAPR) است. L در این موقعیت به معنای زاویه ورود 95 درجه (95°) است.
حرف ششم: L (بعد از “/”)	نشان‌دهنده جهت هلدر (Hand of Tool Holder) است. L به معنای چپ‌بر (Left-hand) است.
دو رقم اول عدد: 25	نشان‌دهنده ارتفاع نوک (Nose Height) هلدر است. 25 به معنای ارتفاع 25 میلی‌متر است.
دو رقم دوم عدد: 25	نشان‌دهنده عرض هلدر (Width of Tool Holder) است. 25 به معنای عرض 25 میلی‌متر است.
حرف هفتم: M	نشان‌دهنده طول هلدر (Length of Tool Holder) است. M به معنای طول 150 میلی‌متر است.
دو رقم آخر عدد: 12	نشان‌دهنده طول لبه برش (Length of Cutting Edge) اینسرت سازگار است. برای اینسرت‌های C-type، عدد 12 به معنای طول لبه برش 12 میلی‌متر است.

سیستم کلمپینگ پیشرفته D-type (Double Clamping)

ویژگی‌ها:

این سیستم کلمپینگ به تازگی توسعه یافته است.
هلدرهای D-type با کلمپینگ دوتایی، دارای سفتی کلمپینگ بالا و دقت موقعیت‌دهی بالا برای اینسرت‌های با سوراخ مستقیم و منفی (negative rake) هستند.
این سیستم، اینسرت را به طور منحصربه‌فردی هم از دو انتها و هم از سوراخ داخلی آن کلمپ می‌کند.
به دلیل سطح تماس وسیع بین اینسرت و هلدر، نیروی کلمپینگ به طور یکنواخت توزیع می‌شود.

مزایا:

این توزیع یکنواخت نیرو منجر به سفتی بالای ابزار و مقاومت در برابر شکستگی اینسرت می‌شود.
در مقایسه با کلمپینگ اهرمی (Lever-Clamping)، این سیستم پایداری ماشین‌کاری بالاتری را تضمین می‌کند.
همچنین، سایش نرمال اینسرت را کاهش می‌دهد.
طراحی آن ساده و فشرده است که تضمین می‌کند در عین حال که سفتی بالایی را فراهم می‌کند، براده‌برداری را نیز محدود نمی‌کند.
شیارهایی در بدنه ابزار با اینسرت کاملاً مطابقت دارند و کلمپینگ ساده و آسان را فراهم می‌کنند.

کاربردها و اینسرت‌های سازگار با dclnl2525m12

نوع تراشکاری: هلدر DCLNR/L برای تراشکاری خارجی و تراشکاری سطح انتهایی مناسب است.
شکل قطعه کار: برای قطعه کارهایی با اشکال کوتاه، ضخیم، نازک و بلند توصیه می‌شود.
اینسرت‌های سازگار: هلدر DCLNR/L با اینسرت‌های خانواده CN که سایز 12 دارند (مانند CN__1204__) سازگار است.
اینسرت‌های قابل استفاده با این هلدر می‌توانند برای کاربردهای مختلفی از جمله پرداخت‌کاری، نیمه‌پرداخت‌کاری، خشن‌کاری، ماشین‌کاری سنگین و ماشین‌کاری چدن مناسب باشند.
شیپ‌بریکرهای متنوعی از جمله XF, DF, SF, EF, ADF, NF, PM, DM, EM, EG, NM, DR, ER, LR, SNR, HPR, HDR, TC با این هلدر قابل استفاده هستند.

قیمت و خرید هلدر DCLNL2525M12

شما صنعتگران و همکاران گرامی می‌توانید هلدر تراشکاری مدل DCLNL 2525M12 و سایر ابزارهای برشی را با استانداردها و کیفیت مورد نظر از فروشگاه ابزار تراش سهند خریداری نمایید. این فروشگاه ابزار تراش تمامی محصولات را به صورت انحصاری از برند معتبر ZCC وارد کرده و در سراسر کشور به فروش می‌رساند. برای دریافت مشاوره فنی جهت خرید هلدر تراشکاری و اطلاع از قیمت‌ها با ما در تماس باشید.
