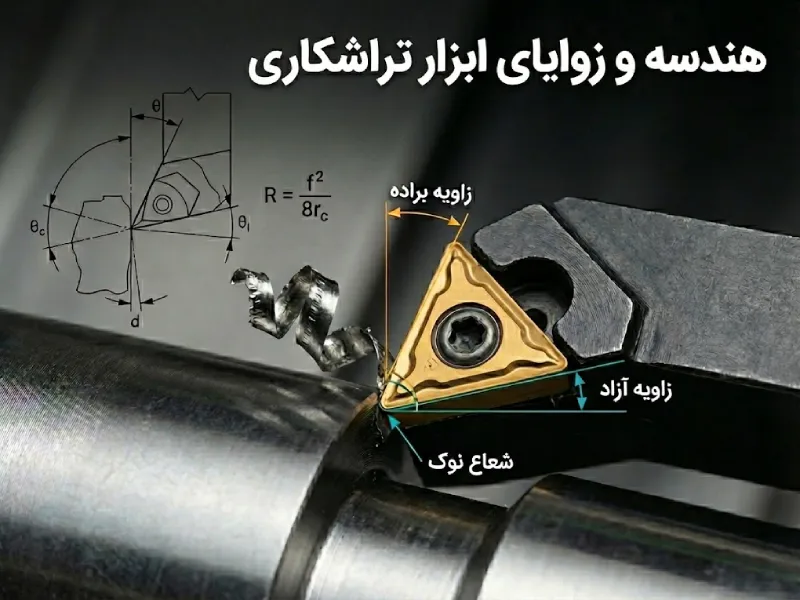

هندسه ابزار تراشکاری
به زبان ساده، هندسه ابزار یعنی تنظیم دقیق زوایا و شکل ظاهری لبه برنده (مانند زاویه براده، آزاد و شعاع نوک) برای دستیابی به بهترین کیفیت سطح و بیشترین طول عمر ابزار. انتخاب درست این زوایا میتواند نیروهای برش را تا ۳۰٪ کاهش داده و از داغ شدن بیش از حد قطعهکار جلوگیری کند. اگر به دنبال بهینهسازی فرآیند تولید، کاهش هزینههای تعویض الماس و رسیدن به پرداخت سطح صیقلی هستید، مطالعه دقیق این مقاله از سایت ابزارتراش سهند به عنوان فروشگاه اینترنتی ابزار تراشکاری، برای شما بسیار مفید خواهد بود.

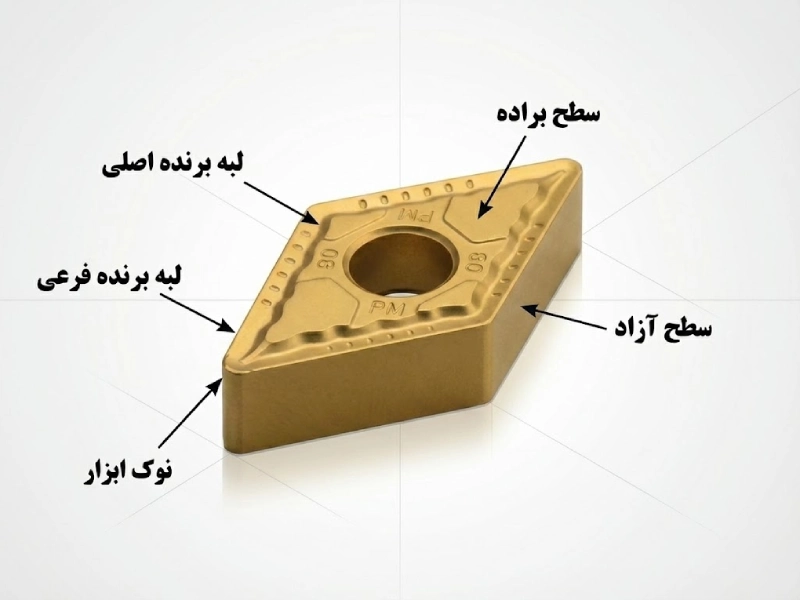

اجزای ساختاری ابزار تراشکاری
ساختار هر ابزار تراشکاری از بخشهای به هم پیوستهای تشکیل شده است که عملکرد نهایی آن را تعریف میکنند. لبه برنده اصلی به عنوان حساسترین بخش، وظیفه نفوذ در قطعه و جدا کردن لایه فلز را بر عهده دارد و در کنار آن، لبه برنده فرعی وظیفه تکمیل پرداخت سطح را ایفا میکند. پس از جدا شدن براده، این ضایعات فلزی بر روی سطح براده حرکت کرده و از منطقه برش خارج میشوند. برای اینکه فرآیند ماشینکاری با کمترین اصطکاک انجام شود، سطح آزاد ابزار به گونهای طراحی شده که دقیقاً روبروی سطح تازهتراشیده شده قطعهکار قرار گیرد و مانع از تماس بدنه ابزار با قطعه شود. در نهایت، محل تلاقی این لبهها نوک ابزار را میسازد که میتواند به صورت کاملاً تیز یا گرد طراحی شود.

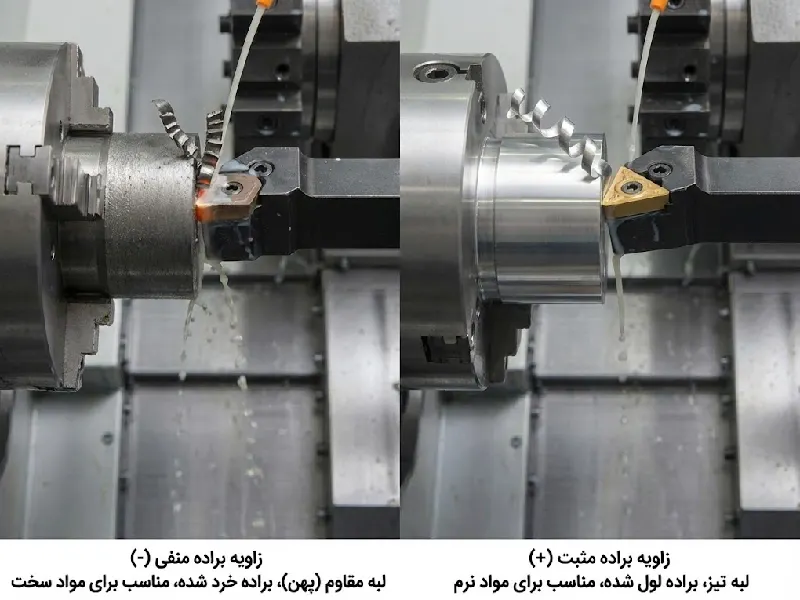

۱. زاویه براده
این زاویه تعیین میکند که ابزار چقدر “تیز” یا “مقاوم” عمل کند.
- زاویه مثبت: لبه را تیزتر میکند. برای تراشکاری مواد نرم مثل آلومینیوم عالی است و فشار را بر دستگاه کاهش میدهد. اگر قصد خرید ابزار تراشکاری برای ماشینهای قدیمی یا ضعیف را دارید، هندسه مثبت بهترین گزینه است.
- زاویه منفی: لبه را تقویت میکند. برای خشنکاری فولادهای سخت و چدن که ضربات سنگینی به ابزار وارد میکنند، از هندسه منفی استفاده میشود. این حالت استحکام الماس تراشکاری لوزی یا مربعی را به شدت بالا میبرد.
۲. زاویه آزاد
این زاویه یکی از مهمترین پارامترها برای پیشگیری از تماس مخرب میان پشت ابزار و سطح در حال چرخش قطعهکار است. در صورتی که زاویه آزاد بسیار کوچک انتخاب شود، سایش شدیدی در پشت ابزار رخ میدهد که نتیجه آن تولید حرارت بسیار بالا، لرزشهای شدید و افت کیفیت سطح خواهد بود. از سوی دیگر، بزرگ بودن بیش از حد این زاویه باعث نازک شدن لبه برنده و کاهش مقاومت بدنه الماس میشود که احتمال لبپر شدن و شکستن ابزار را در حین کار به شدت افزایش میدهد. تنظیم دقیق این زاویه که معمولاً در الماس تراشکاری کاربایدی بین ۳ تا ۵ درجه است، تعادلی میان دوام ابزار و کیفیت پرداخت ایجاد میکند.
شما میتوانید برای مشاهده، خرید و بررسی قیمت انواع محصولات الماس تراشکاری از برند ZCC به صفحه لینک شده مراجعه کنید.

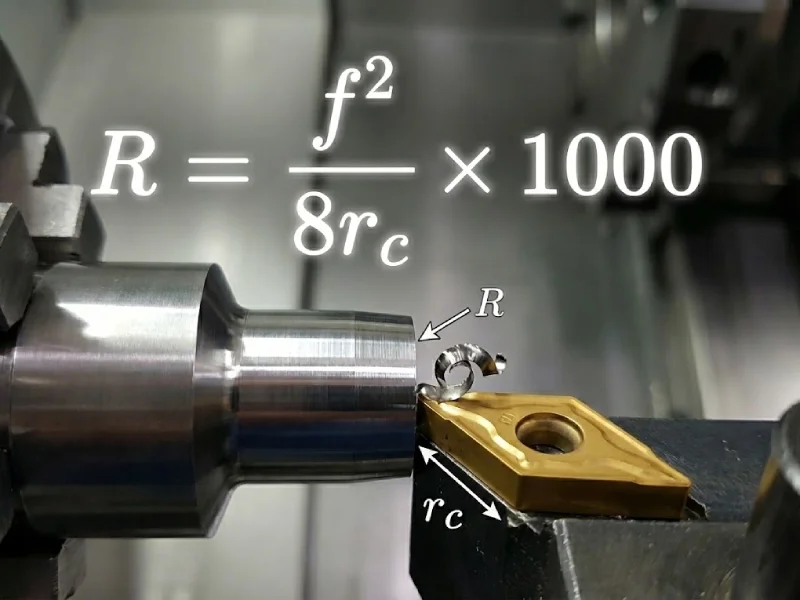

۳. شعاع نوک ابزار
نوک ابزار محل تلاقی لبههای اصلی و فرعی است. هرچه این نوک گردتر باشد، سطح قطعهکار صیقلیتر خواهد بود. رابطه ریاضی بین پیشروی و شعاع نوک برای محاسبه ناهمواری سطح (R) به شرح زیر است:
که در آن f نرخ پیشروی و rc شعاع نوک ابزار است. برای پرداختکاری نهایی، بررسی قیمت الماس تراشکاری گرد یا الماسهایی با شعاع نوک بالا (مثل ۰.۸ یا ۱.۲) توصیه میشود، زیرا اجازه میدهند با سرعت پیشروی بالاتر، کیفیت سطح بهتری بگیرید.
۴. زاویه تنظیم یا ورود
این زاویه مشخص میکند که ابزار با چه جبههای به قطعه حمله کند.
- زاویه ۴۵ درجه: یک حالت عمومی و پایدار است که نیروها را پخش میکند.
- زاویه ۹۰ درجه: برای پلهتراشی ضروری است اما تمام فشار را به نوک الماس وارد میکند.
۵. زاویه تمایل یا شیب
این زاویه (λ) وضع قرارگیری لبه برنده اصلی را نسبت به افق تعیین کرده و مستقیماً بر جهت پرتاب برادهها تأثیر میگذارد. در ماشینکاری CNC، کنترل جهت براده برای جلوگیری از آسیب به قطعه یا پیچیدن آنها دور ابزار حیاتی است. معمولاً یک تمایل ۳ تا ۵ درجهای، نتیجه بهتری در جدا شدن براده و تخلیه ایمن آن دارد.
مقادیر پیشنهادی زوایا برای مواد مختلف
بر اساس استانداردهای فنی، زوایای بهینه برای متریالهای پرکاربرد به شرح زیر است:
| نوع قطعهکار | زاویه براده پیشنهادی | زاویه آزاد پیشنهادی |
|---|---|---|
| آلومینیوم | ۱۲ تا ۲۵ درجه (مثبت) | ۸ تا ۱۲ درجه |
| فولاد معمولی | ۱۰ تا ۱۵ درجه (مثبت) | ۵ تا ۸ درجه |
| چدن خاکستری | ۰ تا ۶ درجه (خنثی) | ۴ تا ۶ درجه |
| فولادهای سخت | ۵- تا ۵ درجه (منفی) | ۵ درجه |
در انتخاب ابزار مناسب تردید دارید؟
کارشناسان ما آمادهاند تا با مشاوره تخصصی، بهترین محصول را به شما معرفی کنند.
سخن پایانی
تسلط بر هندسه و زوایای ابزار تراشکاری، مرز میان یک اپراتور معمولی و یک متخصص ماشینکاری هوشمند است. هر درجه تغییر در زاویه براده یا آزاد، تأثیری مستقیم بر فاکتورهای کارگاه شما یعنی «زمان» و «هزینه» دارد. انتخاب درست شعاع نوک و زوایا، نه تنها کیفیت محصول نهایی و صافی سطح را تضمین میکند، بلکه بار اضافی را از روی موتور دستگاه CNC برداشته و دقت ابعادی قطعات شما را در تولیدات انبوه حفظ میکند.
اما آیا میدانید چگونه میتوان از این دانش فنی برای کاهش هزینههای خرید الماس استفاده کرد؟ به دنبال راهحلهایی هستید که علاوه بر تنظیم زوایا، ماندگاری الماسهای شما را در پروژههای سنگین دوبرابر کند؟ برای یافتن پاسخ این سوالات، پیشنهاد میکنیم مطالعه مقاله نکات کلیدی برای افزایش عمر ابزار تراشکاری را از دست ندهید تا با استراتژیهای پیشرفته جلوگیری از سایش و شکست زودرس ابزار آشنا شوید.
