الماس تراشکاری زد سی سی CNMG 160608-PM ZCC

شکل هندسی: لوزی (Diamond) با زاویه ۸۰ درجه
زاویه آزاد (کلیرانس): ۰ درجه (N)
اندازه لبه برنده: ۱۶ میلیمتر
ضخامت تقریبی: ۶ میلیمتر
شعاع نوک: ۰.۸ میلیمتر

جهت آشنایی بیشتر با محصول و مشاهده مشخصات دقیق، کاتالوگ ZCC مربوطه را دانلود کنید.

بررسی فنی و راهنمای خرید الماس تراشکاری ZCC CNMG 160608-PM

الماس تراشکاری ZCC CNMG 160608-PM یک اینسرت کاربایدی دو طرفه با هندسه لوزی ۸۰ درجه است که به‌طور تخصصی برای عملیات نیمه‌پرداخت (Semi-Finishing) روی انواع فولاد طراحی شده است. اگر در جستجوی یک الماس تراشکاری با عمر بالا و کنترل براده عالی برای تراشکاری عمومی هستید، این محصول با ابعاد استاندارد و گرید YBC251 گزینه‌ای اقتصادی و فنی محسوب می‌شود. در ابزار تراش سهند به عنوان فروشگاه اینترنتی ابزار تراش، این محصول با تضمین کیفیت و سلامت فیزیکی ارائه می‌گردد.

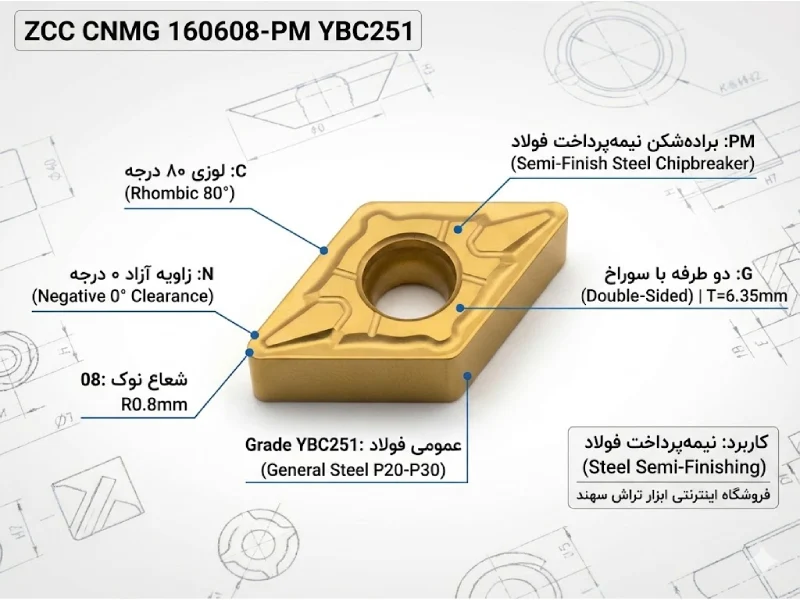

جدول مشخصات فنی و ابعادی (استاندارد ISO)

کد فنی CNMG 160608 تمام ویژگی‌های هندسی این ابزار را مشخص می‌کند. دانستن این ابعاد برای تطبیق با هلدر و نقشه کار ضروری است:

مشخصه فنی	کد ISO	مقدار دقیق / توضیح
شکل هندسی	C	لوزی ۸۰ درجه (Rhombic)؛ مناسب برای روتراشی و پیشانی‌تراشی
زاویه آزاد	N	صفر درجه (Negative)؛ مقاومت بالا در برابر فشار برشی
تلرانس	M	کلاس M؛ دقت ابعادی استاندارد برای تراشکاری عمومی
نوع کلمپ	G	دو طرفه با سوراخ مرکزی (Double-Sided)
طول لبه برش	16	۱۶ میلی‌متر (سایز بزرگ)
ضخامت تقریبی	06	۶ میلی‌متر (استحکام بالا در بارهای سنگین)
شعاع نوک	08	۰.۸ میلی‌متر (R0.8)؛ تعادل بین صافی سطح و قدرت لبه

براده‌شکن PM و کاربرد آن

پسوند -PM در برند ZCC مخفف کاربرد روی فولاد (P) و عملیات متوسط (Medium) است. این هندسه براده‌شکن به گونه‌ای طراحی شده که در عملیات نیمه‌پرداخت، براده‌ها را به خوبی هدایت و خرد می‌کند. برخلاف مدل‌های خشن‌کاری (مثل DR)، مدل PM فشار کمتری به قطعه وارد کرده و صافی سطح بهتری ارائه می‌دهد.

راهنمای انتخاب گرید و آلیاژ مناسب

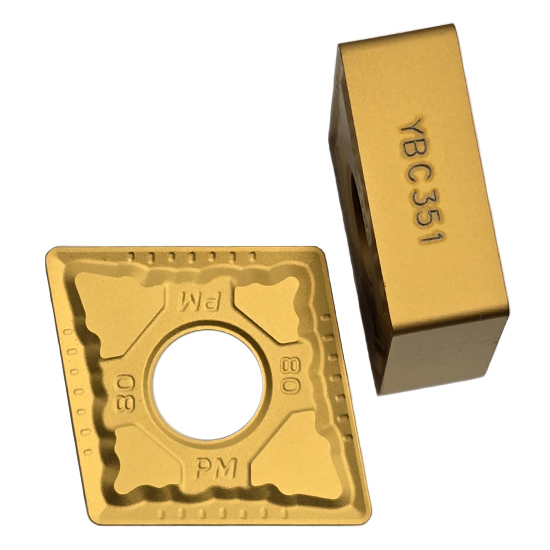

برای اکثر کاربردهای عمومی و کار با آلیاژهایی مانند CK45 یا MO40، گرید YBC251 به دلیل تعادل عالی میان سختی و چقرمگی، گزینه‌ای استاندارد و مطمئن محسوب می‌شود. در صورتی که شرایط ماشین‌کاری شما کاملاً پایدار و بدون لرزش است، گرید YBC151 با مقاومت سایشی بالاتر امکان براده‌برداری با سرعت بیشتر را فراهم می‌کند. در مقابل، برای عملیات‌های سنگین همراه با ضربه و برش‌های منقطع، استفاده از گرید YBC351 جهت جلوگیری از شکستن لبه الماس و تحمل شوک‌های مکانیکی الزامی است.

پارامترهای پیشنهادی برش برای الماس تراشکاری cnmg160608-pm zcc

پارامتر برش	محدوده / مقدار پیشنهادی	توضیحات فنی
سرعت برش (Vc)	۱۸۰ تا ۳۲۰ متر/دقیقه	بسته به سختی فولاد و گرید انتخابی
نرخ پیشروی (fn)	۰.۲ تا ۰.۵ میلی‌متر/دور	پیشنهاد ۰.۲۵ برای بهترین صافی سطح با شعاع ۰.۸
عمق بار (ap)	۱.۰ تا ۵.۰ میلی‌متر	کاهش عملکرد براده‌شکن PM در عمق کمتر از ۱ میلی‌متر
سیال خنک‌کننده	آب‌صابون	جهت کنترل حرارت و تخلیه بهتر براده در فولاد

هلدرهای سازگار و نصب

این اینسرت بر اساس استانداردهای دقیق جهانی ISO تولید شده است، بنابراین برای استفاده از آن لزوماً به هلدرهای خاص برند ZCC محدود نیستید و می‌توانید آن را روی انواع هلدر تراشکاری و ابزارگیرهای استانداردی که با کد CNMG 1606 هماهنگی دارند، نصب کنید. برای خرید هلدر تراشکاری در انواع مختلف می‌توانید به دسته‌بندی لینک شده مراجعه کنید. برای عملیات روتراشی، استفاده از هلدرهایی با سیستم گیرش اهرمی مانند PCLNR 2525 M16 یا مدل‌های مشابه با زاویه برش ۹۵ درجه بسیار رایج است که پایداری خوبی را فراهم می‌کنند. همچنین اگر قصد استفاده از این الماس برای تراشکاری داخلی را دارید، باید از بورینگ‌بارهایی با کد فنی مشابه S25S-PCLNR16 استفاده کنید که فضای کافی برای نشستن الماس با سایز ۱۶ را داشته باشند.

خرید و قیمت الماس تراشکاری زد سی سی CNMG 160608-PM ZCC

ما در ابزار تراش سهند این محصول را با تضمین کامل کیفیت کالا و مناسب‌ترین قیمت به دست صنعتگران می‌رسانیم. شما می‌توانید همین حالا سفارش خود را با شرایط ثبت شده و خدمات پس از فروش در این صفحه ثبت کنید تا در سریع‌ترین زمان ممکن برایتان ارسال شود. همچنین اگر تمایل به بررسی حضوری کالا یا دریافت مشاوره برای خریدهای عمده شرکتی و خرید انواع لوازم تراشکاری دارید، فروشگاه حضوری ما آماده خدمت‌رسانی به شماست. خرید از سهند، فقط یک تراکنش نیست؛ اطمینان از کیفیت و پشتیبانی فنی است.
