فرز انگشتی چیست؟ راهنمای کامل انواع، کاربردها و نحوه انتخاب
اگر برای ماشینکاری قطعه به ابزاری برای ایجاد شیار، پاکت، پله، حفره یا ماشینکاری سطوح مختلف نیاز دارید، فرز انگشتی یکی از ابزارهای مهمی است که باید با آن آشنا باشید. فرز انگشتی در انواع و مدلهای مختلفی تولید میشود و بسته به نوع کاربرد، میتواند برای ماشینکاری با دستگاههای CNC و فرز یا در برخی کاربردهای دستی مورد استفاده قرار گیرد. در این مقاله، منظور ما از فرز انگشتی، ابزارهای برشی مورد استفاده در دستگاههای فرز و CNC است و تمرکز اصلی روی همین گروه از ابزارهاست. فرزهای انگشتی مورد استفاده در ماشینکاری نیز بر اساس شکل نوک، تعداد پره، جنس، پوشش و هندسه برش انواع مختلفی دارند و هرکدام برای عملیات و متریالهای مشخصی مناسب هستند. انتخاب ابزار نامناسب میتواند باعث افزایش لرزش، شکست یا سایش زودهنگام لبه، افت کیفیت سطح و کاهش عمر ابزار شود. به همین دلیل، شناخت انواع فرز انگشتی و کاربرد هرکدام به شما کمک میکند قبل از انتخاب ابزار، نیاز ماشینکاری خود را بهتر مشخص کنید.
در این مقاله از سایت ابزار تراش سهند ابتدا با فرز انگشتی مورد استفاده در دستگاههای فرز و CNC و کاربردهای آن آشنا میشویم، سپس انواع مختلف این ابزار را بررسی میکنیم و در ادامه توضیح میدهیم برای جنسهای مختلف قطعه و شرایط متفاوت ماشینکاری چه نکاتی را باید در نظر بگیرید.
فرز انگشتی چیست؟
فرز انگشتی (End Mill) یک ابزار برشی دوار و چندلبه است که در دستگاههای فرز و CNC برای برداشتن براده از قطعه کار استفاده میشود. لبههای برنده این ابزار هنگام چرخش اسپیندل با قطعه درگیر میشوند و با حرکت ابزار یا قطعه، بخش موردنظر را ماشینکاری میکنند. فرز انگشتی برخلاف ابزارهایی که فقط برای یک نوع عملیات طراحی شدهاند، میتواند در فرآیندهایی مانند شیارزنی، ایجاد پاکت، کفتراشی، فرزکاری کناری، ایجاد حفره و ماشینکاری فرمهای مختلف مورد استفاده قرار گیرد. البته همه فرزهای انگشتی برای تمام این عملیات مناسب نیستند. شکل نوک، تعداد پره، قطر، طول کارگیر، زاویه مارپیچ، جنس ابزار و پوشش آن باید متناسب با نوع عملیات و جنس قطعه انتخاب شود.
در بازار، ابزارهایی با عنوان فرز انگشتی برای کاربردهای مختلف وجود دارند؛ اما این مقاله به بررسی فرزهای انگشتی مورد استفاده در دستگاههای فرز و CNC اختصاص دارد. بنابراین در ادامه، تمرکز ما روی انواع، مشخصات فنی، کاربردها و نحوه انتخاب این ابزارهای برشی است و مدلهای دستی برقی یا بادی در محدوده این مقاله قرار نمیگیرند.
فرز انگشتی چه کاربردهایی دارد؟

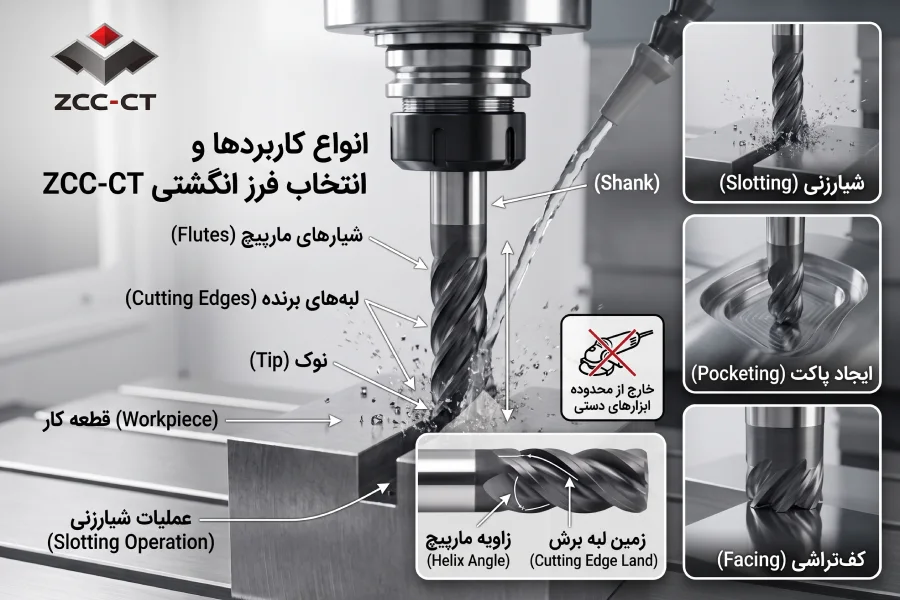

بسته به نوع ابزار و شرایط ماشینکاری، از محصولات فرز انگشتی میتوان برای عملیات مختلفی استفاده کرد، از جمله:
- ایجاد شیار
- ایجاد پاکت
- ماشینکاری دیوارهها
- کفتراشی
- ایجاد پله
- ایجاد حفره
- ماشینکاری سطوح منحنی و سهبعدی
- فرمدهی قطعات
بنابراین وقتی از «فرز انگشتی الماس» صحبت میکنیم، با یک ابزار واحد و یک کاربرد مشخص روبهرو نیستیم؛ بلکه مجموعهای از ابزارها با هندسههای مختلف در اختیار داریم که باید بر اساس نیاز انتخاب شوند.
تفاوت فرز انگشتی با مته چیست؟
اگر بهتازگی وارد حوزه ماشینکاری شدهاید، ممکن است این سؤال برایتان پیش بیاید که وقتی هر دو ابزار برای برداشتن ماده از قطعه استفاده میشوند، چه تفاوتی بین فرز انگشتی و مته وجود دارد.
تفاوت اصلی در هندسه و نوع کاربرد آنهاست.
مته عمدتاً برای ایجاد سوراخ در راستای محور خود طراحی شده است، در حالی که فرز انگشتی میتواند علاوه بر ایجاد حفره، با لبههای جانبی خود عملیاتهایی مانند شیارزنی، فرزکاری دیواره و ایجاد پاکت را نیز انجام دهد.
به بیان ساده، اگر هدف شما فقط سوراخکاری باشد، مته ابزار تخصصیتری برای این کار است؛ اما اگر به ایجاد شیار، پاکت، کف، دیواره یا فرم خاصی نیاز دارید، فرز انگشتی کاربرد گستردهتری خواهد داشت.
| فرز انگشتی | مته |
|---|---|
| شیارزنی و پاکتزنی | سوراخکاری |
| ماشینکاری دیواره و سطوح | ایجاد سوراخ در راستای محور |
| ایجاد فرمهای مختلف | کاربرد تخصصیتر در سوراخکاری |
| دارای هندسههای متنوع برای عملیات مختلف | هندسه متناسب با سوراخکاری |
انواع فرز انگشتی
فرزهای انگشتی را میتوان بر اساس شکل نوک، جنس ابزار، تعداد پره، هندسه برش و کاربرد دستهبندی کرد. شناخت این تفاوتها به شما کمک میکند هنگام انتخاب ابزار، گزینههای نامناسب را کنار بگذارید.
فرز انگشتی سر تخت
فرز انگشتی سر تخت یکی از انواع رایج برای ماشینکاری عمومی است. این ابزار برای ایجاد کف صاف، شیار، پاکت و ماشینکاری دیوارههای عمودی کاربرد دارد.
اگر در قطعه به یک کف نسبتاً صاف یا گوشههای مشخص نیاز دارید، هندسه تخت میتواند انتخاب مناسبی باشد. البته قطر، تعداد پره، جنس ابزار و طول کارگیر نیز باید با شرایط ماشینکاری هماهنگ شوند.

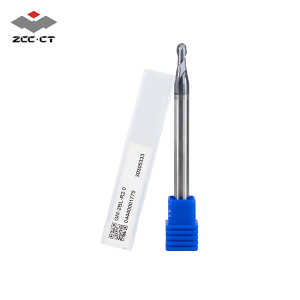

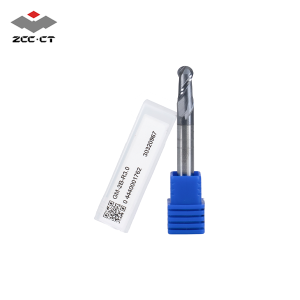

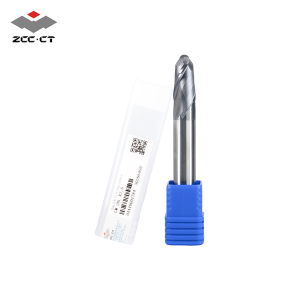

فرز انگشتی سر کروی
فرز انگشتی سر کروی برای ماشینکاری سطوح منحنی، فرمهای سهبعدی، قالبها و قطعاتی که دارای هندسه پیچیده هستند کاربرد دارد.
شکل کروی نوک ابزار امکان حرکت روی سطوح منحنی و ایجاد فرمهای نرمتر را فراهم میکند. در این نوع ماشینکاری، مسیر حرکت ابزار و شرایط تماس نوک با قطعه اهمیت زیادی دارد و باید متناسب با هندسه ابزار تنظیم شود.
فرز انگشتی گوشه گرد
در فرز انگشتی گوشه گرد، محل اتصال کف و دیواره با یک شعاع مشخص طراحی شده است. این نوع ابزار برای قطعاتی که در گوشهها به شعاع نیاز دارند یا کاهش تمرکز تنش اهمیت دارد، کاربردی است.
شعاع گوشه باید با نقشه قطعه و مسیر ابزار هماهنگ باشد. قطر و طول کارگیر نیز بر اساس فضای دسترسی و عمق ماشینکاری انتخاب میشوند.
فرز انگشتی دو پره
فرز انگشتی دو پره فضای بیشتری برای تخلیه براده دارد و به همین دلیل برای شیارزنی و ماشینکاری موادی مانند آلومینیوم که براده بیشتری تولید میکنند، گزینه مناسبی است. تعداد کمتر پره باعث میشود تخلیه براده بهتر انجام شود، اما ظرفیت پیشروی آن در مقایسه با ابزارهای چندپره محدودتر است.
فرز انگشتی چهار پره
فرز انگشتی چهار پره یکی از مدلهای پرکاربرد برای ماشینکاری عمومی است و تعادل مناسبی بین تخلیه براده، استحکام ابزار و سرعت پیشروی ایجاد میکند. این مدل برای ماشینکاری موادی مانند فولاد، استیل و چدن و همچنین عملیات شیارزنی، کفتراشی و ماشینکاری دیوارهها کاربرد دارد.
فرز انگشتی شش پره
فرز انگشتی شش پره با داشتن تعداد بیشتری لبه برنده، امکان استفاده از پیشروی بالاتر و دستیابی به کیفیت سطح مناسب را فراهم میکند. این مدل بیشتر برای ماشینکاری و پرداخت فولاد، استیل، چدن و مواد مشابه مناسب است؛ اما به دلیل فضای کمتر بین پرهها، برای عملیاتهایی که تخلیه حجم زیادی از براده اهمیت دارد، انتخاب اول نیست.
فرز انگشتی برای چه جنس قطعاتی مناسب است؟
یکی از مهمترین عوامل در انتخاب ابزار، جنس قطعهای است که قرار است ماشینکاری شود. ابزاری که برای آلومینیوم عملکرد خوبی دارد، لزوماً بهترین انتخاب برای فولاد یا چدن نیست.
اگر بدانید با چه متریالی کار میکنید و چالش اصلی ماشینکاری آن چیست، انتخاب ابزار مناسب سادهتر میشود. در ادامه، گزینههای پیشنهادی ZCC برای هر یک از متریالهای رایج را بررسی میکنیم.
فرز انگشتی مناسب برای ماشینکاری فولاد
فولادها از نظر سختی، ترکیب شیمیایی و عملیات حرارتی با یکدیگر تفاوت دارند و همین موضوع روی رفتار آنها هنگام ماشینکاری اثر میگذارد.
اگر با قطعات فولادی کار میکنید، مقاومت به سایش، هندسه لبه و صلبیت دستگاه اهمیت زیادی دارند. در بسیاری از عملیات CNC، استفاده از ابزار کارباید با هندسه مناسب میتواند انتخاب مناسبی باشد.

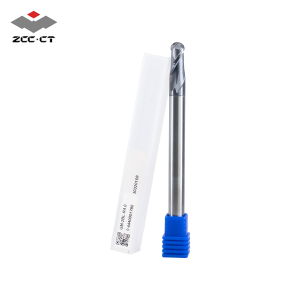

برای ماشینکاری فولاد، سری GM فرزهای انگشتی ZCC گزینهای است که میتوان در انتخاب ابزار بررسی کرد. ابزار تراش سهند نیز بهعنوان نماینده ZCC، این سری را برای کاربردهای مرتبط با فولاد ارائه میکند.
فرز انگشتی مناسب برای ماشینکاری استیل
استیلهای زنگنزن به دلیل تمایل به کارسختی و تولید حرارت، شرایط متفاوتی نسبت به بسیاری از فولادهای معمولی دارند.
اگر هنگام ماشینکاری استیل با کاهش عمر ابزار، افزایش حرارت یا افت کیفیت سطح مواجه هستید، انتخاب هندسه مناسب و تنظیم صحیح شرایط برش اهمیت بیشتری پیدا میکند.
همچنین باید از شرایطی که باعث توقف طولانی ابزار روی یک نقطه و افزایش کارسختی سطح میشود جلوگیری کرد.
برای ماشینکاری استیل، سری VSM فرزهای انگشتی ZCC یکی از گزینههای پیشنهادی برای بررسی است.
فرز انگشتی مناسب برای ماشینکاری چدن
در ماشینکاری چدن، سایش ابزار میتواند یکی از چالشهای اصلی باشد. ساختار برخی انواع چدن و وجود ذرات ساینده میتواند باعث افزایش سایش لبه شود.
به همین دلیل، هنگام انتخاب ابزار برای چدن باید به مقاومت سایشی، هندسه و پوشش مناسب توجه ویژهای داشت.
برای ماشینکاری چدن، سریهای UM، PM و PML فرزهای انگشتی ZCC برای بررسی و انتخاب متناسب با شرایط کار پیشنهاد میشوند.
فرز انگشتی مناسب برای ماشینکاری آلومینیوم
اگر با آلومینیوم ماشینکاری میکنید، احتمالاً چالش اصلی شما سختی قطعه نیست؛ بلکه چسبندگی براده و ایجاد لبه انباشته روی ابزار است.
در این شرایط، تخلیه مناسب براده و انتخاب هندسهای که برای ماشینکاری آلومینیوم مناسب باشد اهمیت زیادی دارد. در کاربردهای تخصصی، استفاده از ابزار مخصوص آلومینیوم میتواند نسبت به یک ابزار عمومی نتیجه بهتری ایجاد کند.
برای ماشینکاری آلومینیوم، سریهای AL، ALU و ALG فرزهای انگشتی ZCC گزینههایی هستند که میتوان متناسب با شرایط ماشینکاری بررسی کرد.
نکته: انتخاب سری مناسب فقط بر اساس جنس قطعه انجام نمیشود. نوع عملیات، قطر ابزار، تعداد پره، عمق برش، دستگاه و شرایط ماشینکاری نیز باید در انتخاب نهایی در نظر گرفته شوند.
در انتخاب ابزار مناسب تردید دارید؟
کارشناسان ما آمادهاند تا با مشاوره تخصصی، بهترین محصول را به شما معرفی کنند.
انتخاب ابزار بر اساس جنس قطعه
| جنس قطعه | چالش رایج | نکته مهم در انتخاب ابزار |
|---|---|---|
| فولاد | بار برشی و سایش | جنس و هندسه مناسب ابزار |
| استیل | کارسختی و حرارت | هندسه و شرایط برش |
| چدن | سایش | مقاومت سایشی و پوشش |
| آلومینیوم | چسبندگی و تخلیه براده | هندسه مناسب و تخلیه مؤثر براده |
بنابراین به جای اینکه به دنبال یک ابزار مناسب برای همه مواد باشید، ابتدا جنس قطعه و شرایط ماشینکاری خود را مشخص کنید.
محصولات ZCC برای کاربردهای مختلف ماشینکاری، از جمله ماشینکاری متریالهای متفاوت، در سریها و مشخصات گوناگون عرضه میشوند. ابزار تراش سهند بهعنوان نماینده رسمی ZCC میتواند محل بررسی و تهیه این ابزارها باشد؛ با این حال انتخاب مدل باید بر اساس مشخصات فنی و نیاز واقعی ماشینکاری انجام شود.
فرز انگشتی کارباید یا HSS؛ کدام مناسبتر است؟
بعد از مشخص کردن جنس قطعه، جنس ابزار یکی دیگر از عوامل مهم در انتخاب فرز انگشتی است. دو گزینه رایج در این زمینه کارباید و HSS هستند.
فرز انگشتی کارباید
کارباید به دلیل سختی و مقاومت سایشی بالا، برای بسیاری از عملیات CNC و ماشینکاری تولیدی مناسب است و امکان استفاده از سرعت برش بالاتری را فراهم میکند.
در مقابل، نسبت به ضربه و لرزش حساستر است و عملکرد مناسب آن به صلبیت دستگاه، فیکسچر و هولدر وابسته است. این محصولات فرز انگشتی الماس از برند معتبر ZCC را میتوانید با کیفیت بالا از طریق لینک از فروشگاه ابزارتراش سهند تهیه نمایید.
فرز انگشتی HSS و کبالتدار
HSS یا فولاد تندبر چقرمگی بیشتری نسبت به کارباید دارد و برای برخی عملیات عمومی و ماشینکاری با سرعت پایینتر گزینه مناسبی است.
فرز انگشتی کبالتدار نیز از خانواده HSS است و در مقایسه با HSS معمولی، برای شرایطی که مقاومت حرارتی و سایشی بیشتری مورد نیاز است میتواند انتخاب مناسبتری باشد.
در مجموع، فرز انگشتی کارباید بیشتر برای سرعت و مقاومت سایشی بالاتر و HSS یا کبالتدار برای شرایطی که چقرمگی ابزار اهمیت بیشتری دارد مورد استفاده قرار میگیرند.
فرزانگشتی کارباید بهتر است یا HSS؟
پاسخ این سؤال به شرایط ماشینکاری بستگی دارد.
| معیار | کارباید | HSS |
|---|---|---|
| سختی | بالاتر | پایینتر |
| مقاومت به سایش | بسیار خوب | خوب |
| سرعت برش | بالاتر | محدودتر |
| چقرمگی | کمتر | بیشتر |
| حساسیت به ضربه و لرزش | بیشتر | کمتر |
| کاربرد رایج | CNC و تولید | کارهای عمومی و سرعت پایینتر |
اگر دستگاه و فیکسچر صلب است و سرعت و بهرهوری اهمیت دارد، کارباید معمولاً گزینه مناسبتری است. اگر شرایط ماشینکاری ناپایدارتر است یا مقاومت در برابر ضربه اهمیت بیشتری دارد، HSS میتواند انتخاب منطقیتری باشد.

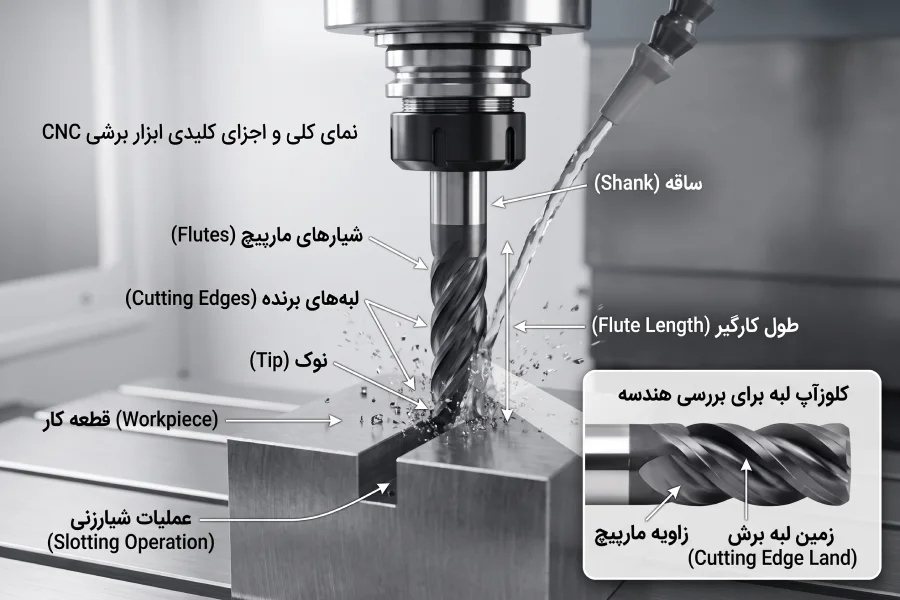

اجزای فرز انگشتی را بشناسید!
شناخت اجزای ابزار بهخصوص برای افرادی که تازه وارد حوزه ماشینکاری شدهاند، هنگام خواندن مشخصات فنی محصولات مفید است.
اجزای اصلی فرز انگشتی عبارتاند از:
- ساقه: بخشی که داخل کولت یا هولدر قرار میگیرد.
- بدنه: بخش اصلی ابزار که شیارها و لبههای برنده روی آن قرار دارند.
- شیارهای مارپیچ: مسیر خروج براده را فراهم میکنند.
- لبههای برنده: وظیفه اصلی برادهبرداری را انجام میدهند.
- نوک ابزار: بسته به مدل میتواند تخت، کروی یا گوشه گرد باشد.
- گردن و طول کارگیر: در ماشینکاری نواحی عمیق و محدود اهمیت دارند.
کولت نیز باید متناسب با قطر ساقه و با دقت مناسب انتخاب شود. لنگی بیش از حد میتواند باعث درگیری نامساوی لبهها، افزایش لرزش و کاهش عمر ابزار شود.
مشخصات فنی فرز انگشتی که باید بشناسید!
هنگام بررسی یک ابزار، فقط قطر آن را در نظر نگیرید. چند مشخصه مهم میتوانند روی عملکرد ابزار اثر بگذارند:
- قطر ابزار
- قطر ساقه
- طول کارگیر
- تعداد پره
- شکل نوک
- زاویه مارپیچ
- جنس ابزار
- نوع پوشش
- محدوده کاربرد
- پارامترهای پیشنهادی برش
ترکیب این مشخصات است که تعیین میکند یک ابزار برای عملیات و قطعه موردنظر شما مناسب هست یا نه.
هنگام انتخاب فرز انگشتی به چه نکاتی توجه کنیم؟
برای اینکه انتخاب ابزار به نتیجه بهتری برسد، قبل از خرید این سؤالات را از خودتان بپرسید:
جنس قطعه چیست؟
فولاد، استیل، چدن و آلومینیوم رفتار متفاوتی هنگام ماشینکاری دارند.
چه عملیاتی انجام میدهم؟
شیارزنی، پاکتزنی، کفتراشی، ماشینکاری کناری یا ایجاد فرم به ابزار یکسانی نیاز ندارند.
چه عمقی باید ماشینکاری شود؟
عمق بیشتر ممکن است به طول کارگیر متفاوتی نیاز داشته باشد.
دستگاه و فیکسچر چقدر صلب هستند؟
لرزش و لنگی میتوانند عملکرد ابزار را بهشدت تحت تأثیر قرار دهند.
سرعت و بهرهوری چقدر اهمیت دارد؟
در ماشینکاری تولیدی، جنس ابزار و مشخصات آن میتوانند نقش مهمی در سرعت و عمر ابزار داشته باشند.
اگر میخواهید این موارد را با جزئیات بیشتری بررسی کنید، در راهنمای جامع خرید فرز انگشتی میتوانید معیارهای انتخاب ابزار را مرحلهبهمرحله بررسی کنید.
بهترین برند فرز انگشتی را چگونه انتخاب کنیم؟
بهترین فرز انگشتی برای همه کاربران و همه کاربردها یکسان نیست. حتی در یک برند نیز ممکن است سریهای مختلف برای متریالها و عملیات متفاوت طراحی شده باشند.
هنگام مقایسه برندها بهتر است به جای توجه صرف به نام یا قیمت، مواردی مانند کیفیت ساخت، جنس ابزار، هندسه لبه، پوشش، تنوع محصولات، اطلاعات فنی و تناسب ابزار با کاربرد خود را بررسی کنید.
ZCC یکی از برندهای فعال در حوزه ابزارهای برشی صنعتی است و محصولات آن در سریها و مشخصات مختلف عرضه میشوند. اگر به دنبال ابزار ZCC هستید، ابزار تراش سهند به عنوان نمایندگی رسمی ZCC، محصولات این برند را عرضه میکند.
برای انتخاب مدل مناسب، مشخصات فنی محصول را با جنس قطعه، نوع عملیات و شرایط دستگاه خود تطبیق دهید.
چگونه عمر فرز انگشتی را افزایش دهیم؟
انتخاب ابزار مناسب تنها بخشی از ماجراست. نحوه استفاده نیز تأثیر مستقیمی بر عمر ابزار دارد.
برای افزایش عمر ابزار:
- از کولت و هولدر سالم و دقیق استفاده کنید.
- میزان بیرونزدگی ابزار را تا حد امکان کاهش دهید.
- لنگی ابزار را قبل از شروع کار کنترل کنید.
- سرعت، پیشروی و عمق برش را مطابق جنس قطعه و توصیه سازنده تنظیم کنید.
- از ورود ناگهانی ابزار به قطعه جلوگیری کنید.
- شرایطی که باعث لرزش و ضربه میشوند را کاهش دهید.
- مسیر خروج براده را باز نگه دارید.
- خنککاری را متناسب با شرایط ماشینکاری انتخاب کنید.
- ابزار را خارج از محدوده کاربرد توصیهشده استفاده نکنید.
- در صورت مشاهده لبپریدگی، سایش غیرعادی یا افت کیفیت سطح، علت مشکل را بررسی کنید.
در بسیاری از موارد، افزایش عمر ابزار فقط با خرید یک ابزار گرانتر اتفاق نمیافتد؛ بلکه انتخاب درست، تنظیم پارامترهای برش، هولدر مناسب و کنترل شرایط ماشینکاری تأثیر بیشتری دارند.
جمعبندی
فرز انگشتی یکی از ابزارهای مهم در ماشینکاری است که میتواند برای ایجاد شیار، پاکت، حفره، کف، دیواره و فرمهای مختلف مورد استفاده قرار گیرد.
برای انتخاب ابزار مناسب، ابتدا باید جنس قطعه و نوع عملیات را مشخص کنید. سپس شکل نوک، تعداد پره، جنس ابزار، پوشش، قطر و طول کارگیر را متناسب با شرایط دستگاه و قطعه انتخاب کنید.
فرزهای سر تخت، سر کروی و گوشه گرد هرکدام کاربرد متفاوتی دارند و انتخاب بین کارباید و HSS نیز به عواملی مانند صلبیت دستگاه، سرعت موردنیاز، مقاومت سایشی و شرایط ماشینکاری بستگی دارد.
اگر قصد انتخاب و خرید ابزار دارید، بهتر است ابتدا نیاز خود را مشخص کنید و سپس مشخصات فنی مدلهای مختلف را مقایسه کنید. برای تهیه ابزارهای ZCC نیز میتوانید محصولات ارائهشده توسط ابزار تراش سهند، نماینده رسمی ZCC را بررسی کنید.
فرز انگشتی یک ابزار برشی چندلبه و دوار است که در دستگاههای فرز و CNC برای عملیاتهایی مانند شیارزنی، پاکتزنی، کفتراشی، فرزکاری کناری و ایجاد فرمهای مختلف استفاده میشود.
بسته به نوع ابزار، از فرز انگشتی میتوان برای ایجاد شیار، پاکت، حفره، پله، کف، دیواره و سطوح منحنی استفاده کرد.
مته عمدتاً برای سوراخکاری در راستای محور طراحی شده است، در حالی که فرز انگشتی علاوه بر ایجاد حفره، قابلیت ماشینکاری بخشهای جانبی قطعه، ایجاد شیار، پاکت و فرمهای مختلف را دارد.
فرز انگشتی بر اساس شکل نوک، جنس، تعداد پره و هندسه به انواع مختلفی تقسیم میشود. سر تخت، سر کروی و گوشه گرد از انواع رایج آن هستند.
به شرایط ماشینکاری بستگی دارد. کارباید معمولاً مقاومت سایشی و قابلیت کار در سرعتهای بالاتر دارد، در حالی که HSS چقرمگی بیشتری دارد و در برخی شرایط عمومی یا کمصلبیت میتواند انتخاب مناسبتری باشد.
