فرز انگشتی چیست؟ شناخت انواع فرز فرم و کاربرد سریها
بسیاری از صنعتگران وقتی عبارت “فرز انگشتی” را جستجو میکنند، به دنبال دستگاه برقی یا بادی آن هستند؛ اما حرفهایهای تراش و قالبسازی میدانند که قدرت اصلی این دستگاه، در “سری” یا “فرز فرم” آن نهفته است. در یک تعریف خلاصه و تخصصی فرز انگشتی (که در اصطلاح کارگاهی به آن فرز فرم یا فرز مینیاتوری هم میگویند)، یک ابزار برش دوار است که برای برادهبرداری دقیق، پلیسهگیری، سنگزنی جوش و ایجاد کانتورهای پیچیده در فلزات سخت استفاده میشود. اگرچه خودِ دستگاه وظیفه تأمین دور موتور (RPM) را دارد، اما این جنس سری (تنگستن کارباید) و هندسه دندانهها است که تعیین میکند آیا میتوانید فولاد سختکاری شده را مثل کره بتراشید یا خیر.
اگر شما یک قالبساز، تراشکار یا فعال در صنایع هوافضا و خودرو هستید، این مقاله از سایت ابزار تراش سهند به عنوان یک فروشگاه فرزکاری دقیقاً برای انتخاب بهترین ابزار برشی برای شما تدوین شده است.
تفاوت دستگاه و ابزار فرزانگشتی الماس
برای ورود به بحث تخصصی ابزار آلات فرزکاری و انتخاب صحیح تجهیزات، ابتدا لازم است یک ابهامزدایی دقیق در ترمینولوژی رایج بازار انجام دهیم. واژه «فرز انگشتی» در گفتار عامیانه صنعتگران، اغلب دچار یک همپوشانی معنایی است و به صورت کلی برای کل مجموعه به کار میرود، اما در مهندسی دقیق ما با دو جزء کاملاً مجزا روبرو هستیم که عملکرد متفاوتی دارند. جزء نخست، دستگاه یا همان Die Grinder است که صرفاً نقش واحد محرک را بازی میکند و وظیفهی آن تأمین گشتاور و سرعت دورانی (RPM) مورد نیاز است؛ اما جزء دوم و حیاتیتر، ابزار برنده یا همان فرز فرم (Rotary Burr) است. این قطعه که درون کولت دستگاه قفل میشود، در واقع مجری اصلی عملیات است و تمام فرایند حساس برادهبرداری، کانتورینگ و کیفیت نهایی سطح، مستقیماً به هندسه و آلیاژ آن بستگی دارد. بنابراین، هرجا در مباحث مهندسی سطح صحبت از دقت و کیفیت میشود، منظور اصلی تحلیل همین سریها و فرزهای فرم است، نه صرفاً موتور گرداننده.
چرا تنگستن کارباید جایگزین HSS شد؟
در فرایندهای مدرن ماشینکاری و تراشکاری، استفاده از فولاد تندبر (HSS) به دلیل محدودیتهای حرارتی تقریباً منسوخ شده است و جای خود را به متریالهای پیشرفتهتر داده است. اگرچه در نگاه اول قیمت فرزانگشتی الماس بالاتر از نمونههای فولادی به نظر میرسد، اما این اختلاف هزینه با بررسی خواص ترمومکانیکی ابزار کاملاً توجیه میشود. فرزهای کارباید که از فرایند تفجوشی پودر تنگستن و بایندر کبالت تولید میشوند، دارای ویژگی حیاتی «پایداری حرارتی» یا Hot Hardness هستند؛ به این معنا که برخلاف HSS که در دماهای ناشی از اصطکاک بالا دچار نرمی پلاستیک میشود، کارباید سختی خود را حتی در دورهای بسیار بالا حفظ میکند. این ساختار کریستالی با سختی بین ۴۵ تا ۷۰ راکول سی، به صنعتگران این امکان را میدهد که بدون نگرانی از کند شدن سریع لبهها، عملیات برادهبرداری را روی سختترین متریالها نظیر فولادهای سختکاری شده، چدن و سوپرآلیاژها با دقت میکرونی انجام دهند.
کاربرد فرزانگشتی الماس چیست؟

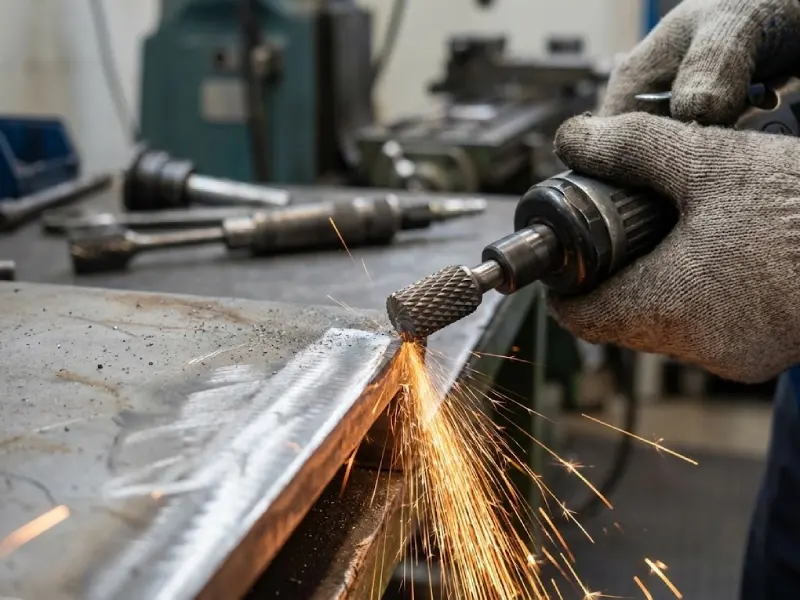

شناخت دقیق دامنه عملکردی این ابزار به شما کمک میکند تا در هزینههای کارگاهی صرفهجویی کنید. کاربرد فرز انگشتی و به طور خاص سریهای کارباید، فراتر از یک سایش ساده است و در قلب صنایع حساس قرار دارد. اصلیترین و رایجترین وظیفه این ابزار در خطوط تولید، عملیات پلیسهگیری است؛ یعنی حذف لبههای تیز و زائدههای باقیمانده از فرایندهای ماشینکاری یا ریختهگری که برای ایمنی و کارکرد قطعه حیاتی است. علاوه بر این، در صنایع سازه و مخازن، از این ابزار برای تراش خط جوش و همسطحسازی محل اتصال استفاده میشود تا تنشهای سطحی کاهش یابد.
در سوی دیگر صنعت و در بخشهای تخصصیتر مانند قالبسازی و تیونینگ خودرو، کاربرد این ابزار به سمت دقت و ظرافت میرود. متخصصین تیونینگ برای «پورت و پولیش» سرسیلندر و افزایش راندمان موتور، و قالبسازان برای اصلاح نهایی و ایجاد تغییرات جزئی در قالبهای فلزی سختکاری شده، به شدت به فرزهای فرم وابسته هستند. همچنین در صنایع هوافضا و تعمیرات توربین، از این ابزار برای برداشتن ترکهای سطحی ریز و آمادهسازی قطعات برای تستهای غیرمخرب استفاده میشود.
مهندسی سطح و شیارها
انتخاب نوع کات یا شیار، دقیقاً به اندازه انتخاب متریال مهم است. استفاده از شیار نامناسب منجر به پدیده Chip Clogging (گرفتگی براده) میشود.

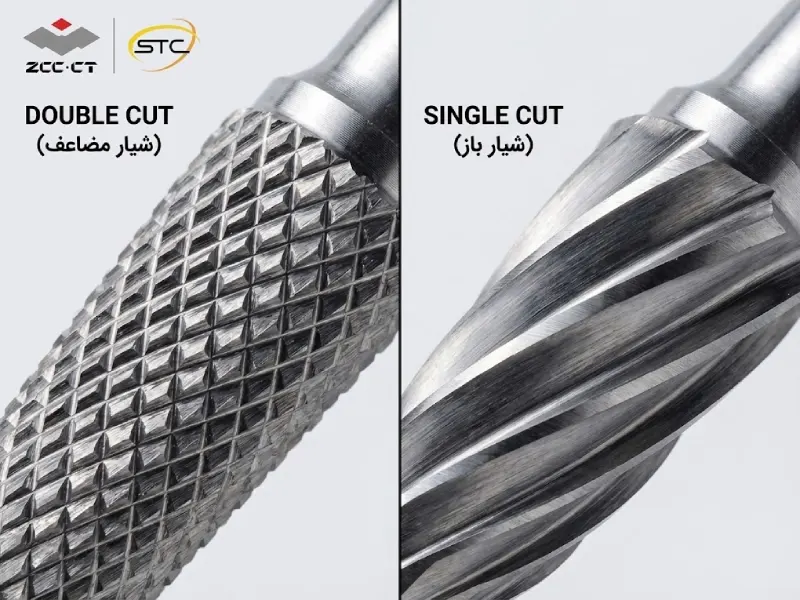

الف) شیار مضاعف یا دایموند کات
این نوع فرز که در بازار با نام کاتِ ضربدری نیز شناخته میشود، دارای هندسهای با دو ردیف دندانه متقاطع است که شبکهای لوزیشکل و متراکم را روی سر ابزار ایجاد میکنند. این ساختار خاص باعث میشود تا برادههای حاصل از تراش به جای خروج به صورت نوارهای بلند و خطرناک، به ذرات بسیار ریز و پودری تبدیل شوند. این مکانیسم شکستن براده، شیار مضاعف را به گزینهای ایدهآل برای ماشینکاری متریالهای با چگالی بالا نظیر فولاد کربنی، استیل ضدزنگ و چدن تبدیل کرده است. علاوه بر قدرت برادهبرداری بالا، ساختار ضربدری باعث کاهش نیروهای محوری و جلوگیری از “کشیده شدن” ناگهانی ابزار به داخل قطعه کار میشود که نتیجه آن، تسلط بیشتر اپراتور و ایجاد سطحی صیقلیتر و نهایی (Finishing) است.
ب) شیار باز یا آلومینیوم کات
در نقطه مقابل، شیار باز یا سینگل کات با فلسفهای متفاوت و برای مقابله با چالش چسبندگی مواد طراحی شده است. این ابزارها دارای دندانههای تکی، عمیق و مارپیچ هستند که حداکثر فضای ممکن را برای تخلیه سریع برادهها فراهم میکنند. اهمیت حیاتی این طراحی زمانی آشکار میشود که قصد کار روی فلزات غیرآهنی نرم و چسبنده مانند آلومینیوم، مس و یا پلاستیکهای مهندسی را داشته باشید؛ در این شرایط، استفاده از شیارهای متراکم بلافاصله باعث پر شدن رزوهها و سوختن ابزار میشود، اما هندسه شیار باز با انتقال موثر حرارت و مواد، از گرفتگی ابزار جلوگیری کرده و برشی روان و مداوم را تضمین میکند.
مشخصات فنی کامل، گریدها و کدهای سفارش تمامی ابزارهای برشی.
راهنمای کاربردی انتخاب شکل سری فرزانگشتی
انتخاب شکل سری، کاملاً به پروفیل قطعهکار شما بستگی دارد. در هر فروشگاه فرزکاری تخصصی از جمله ابزارتراش سهند، اشکال زیر را مشاهده خواهید کرد:
| شکل هندسی | اصطلاح کارگاهی | کاربرد فنی |
|---|---|---|
| Cylindrical (SA) | استوانهای تخت | Surface Finishing سطوح مسطح و ایجاد پلههای ۹۰ درجه |
| Ball Nosed Cylinder (SC) | استوانهای سرگرد | ماشینکاری کانتورها، شعاعزنی و آمادهسازی جوش |
| Ball (SD) | کروی | تخلیه داخل حفرات، سنگزنی داخل لوله و ایجاد مقعرها |
| Tree – Pointed (SG) | کاجی نوکتیز | دسترسی به زوایای حاده و کنجهای عمیق قالب |
| Cone (SM/SK) | مخروطی | Countersinking (خزینهکاری) و پخزنی لبه سوراخها |
[dual_product_info_cat category=”insert-finger-mill” count=”2″]
استفاده و نگهداری صحیح از فرزانگشتی الماس
برای اینکه بیشترین بازدهی را از فرزهای کارباید ZCC بگیرید و از شکستن آنها جلوگیری کنید، این ۳ قانون را رعایت کنید:
- دور موتور (RPM) بالا: فرزهای کارباید عاشق سرعت هستند. دور پایین باعث ضربه زدن و لبپر شدن ابزار میشود.
- نکته: هرچه قطر سر فرز کوچکتر باشد، به دور موتور بالاتری نیاز دارید.
- فشار دست متعادل: اجازه دهید ابزار کار خودش را بکند. فشار بیش از حد باعث داغ شدن و جدا شدن سر ابزار از شفت میشود.
- حرکت صحیح: همیشه سعی کنید حرکت دستتان پیوسته باشد. توقف در یک نقطه باعث ایجاد گودی نامتوازن در قطعه کار میشود.
جمعبندی
در نهایت، آنچه کیفیت سطح و راندمان خروجی در فرز انگشتی را تضمین میکند، انتخاب مهندسیشدهی نوع شیار و گرید کارباید است، نه صرفاً توان دستگاه. شناخت دقیق این پارامترها، مرز بین یک پرداخت حرفهای و یک قطعه معیوب را مشخص میکند. البته کاربرد این ابزارها عمدتاً در ظریفکاری است؛ در فاز برادهبرداری سنگین (Roughing)، تکنولوژی متفاوتی حاکم است. آیا با مکانیزم الماسهای تعویضی آشنا هستید و میدانید از نظر فنی اینسرت تراشکاری چیست؟ پیشنهاد میکنیم برای تکمیل دانش خود در حوزه ابزارهای برشی، حتماً این مبحث را بررسی کنید.
