آشنایی با نحوه کددهی هلدر تراشکاری
شما هم در خواندن کدهای هلدرهای تراشکاری دچار مشکل هستید و میخواهید این محصولات را به طور درست انتخاب کنید؟ هر شخصی مانند یک تراشکار حرفهای، برنامهنویس CNC، مهندس تولید یا حتی دانشجوی مهندسی میتواند این دغدغه را داشته باشد. هلدرها ابزارهایی حیاتی هستند که برای نگهداری اینسرتها (الماسهای تراشکاری) در ماشین تراش و انجام عملیات برادهبرداری از سطح قطعات مورد استفاده قرار میگیرند. آشنایی کامل با سیستم کدگذاری هلدرهای تراشکاری برای انتخاب صحیح ابزار مناسب و بهبود کارایی در پروژههای مختلف بسیار حیاتی است. این کدها مانند یک نقشه عمل کرده و اطلاعات مهمی را در مورد ابزار ارائه میدهند. در این مقاله از سایت ابزار تراش سهند به عنوان یک فروشگاه اینترنتی ابزار تراش که تجربه بالایی در فروش و کار با این محصولات دارد، نحوه کدگذاری هلدر تراشکاری را به طور کامل بررسی کرده و توضیح میدهیم.
چرا هلدرهای تراشکاری کدگذاری میشوند؟
کدگذاری هلدرهای تراشکاری به دلایل متعددی انجام میشود و از اهمیت بالایی برخوردار است. این سیستم به شما کمک میکند تا ابزار مناسب را سریع و دقیق شناسایی کنید. با ارائه اطلاعاتی از جمله نوع هلدر، زاویه ابزار، اندازه شنک و سایر ویژگیهای کلیدی، اطمینان از انتخاب صحیح ابزار را افزایش میدهد.
یکی از مزایای اصلی این کدگذاری، کاهش خطاها و صرفهجویی در زمان و هزینه است. با استفاده از این سیستم، اشتباهات در انتخاب ابزار به حداقل میرسد و از هدررفت منابع مالی و زمانی جلوگیری میشود. این کدها بر اساس استانداردهای بینالمللی طراحی شدهاند تا کار با ابزارهای تولید شده توسط برندهای مختلف را تسهیل کنند و از نظر مشخصات و عملکرد با یکدیگر همخوانی داشته باشند. این یعنی یک کد هلدر از برند ZCC با همان کد از برندی دیگر، مشخصات فنی مشابهی دارد. هر کد مشخصی اطلاعات فنی جامع نظیر زاویه، نوع سیستم قفلکننده و ابعاد ابزار را ارائه میدهد.
علاوه بر این، سیستم کددهی به مدیریت موجودی و انبارداری ابزارها کمک شایانی میکند. با یک نگاه به کد، وضعیت و مشخصات ابزار را متوجه میشوید. در نهایت، انتخاب هلدر مناسب منجر به افزایش بهرهوری و کیفیت عملیات تراشکاری میشود، زیرا ابزار بهینه عملکرد و دقت بالاتری را فراهم میکند.
یک کد هلدر تراشکاری از چند کاراکتر اصلی تشکیل شده است؟
کد هلدرهای تراشکاری از ترکیب حروف و اعداد تشکیل شده است که هر یک از آنها معنای خاصی دارند. برای هلدر تراشکاری روتراش در سیستم متریک یا ISO، کد معمولاً از 9 بخش اصلی تشکیل شده است. برای هلدرهای داخلی نیز اجزای مشابهی وجود دارد، اما ممکن است موقعیت برخی از آنها در کد متفاوت باشد.

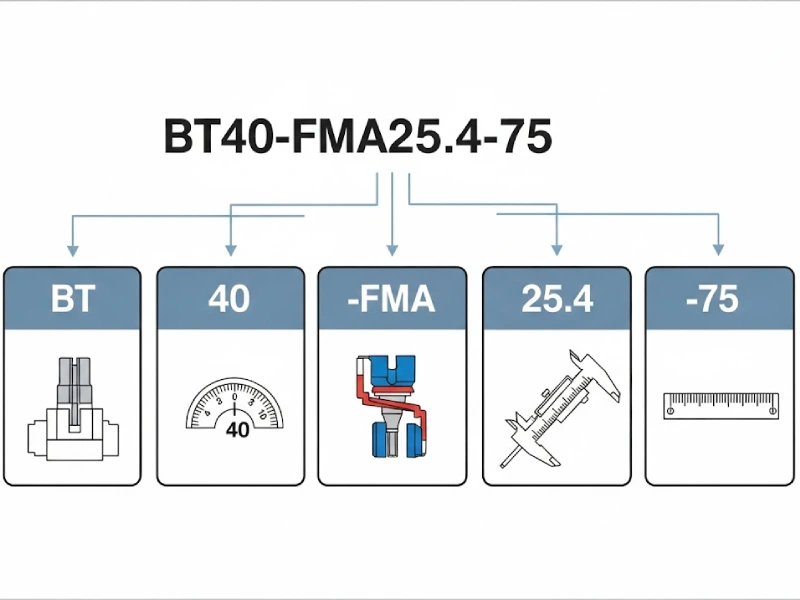

راهنمای کدخوانی نام هلدر تراشکاری
در ادامه به توضیح دقیق نحوه خوانش کد محصولات هلدر تراشکاری میپردازیم:

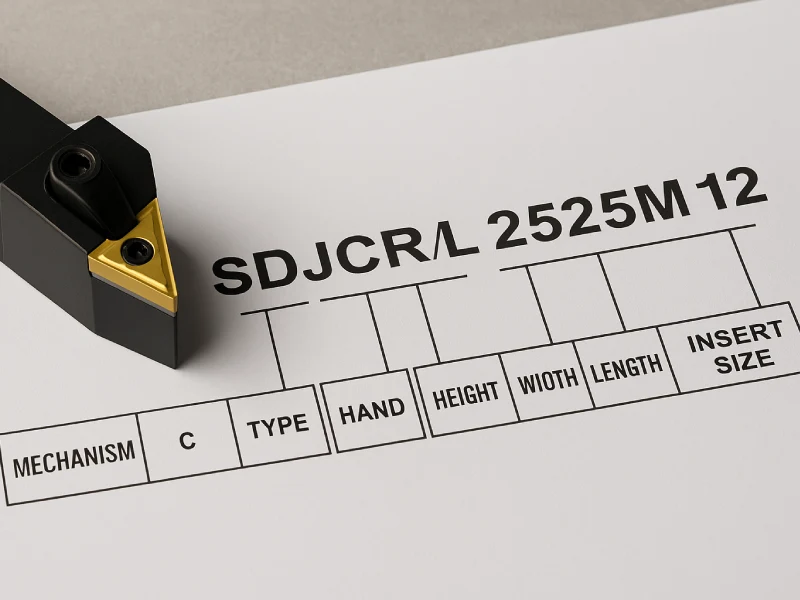

اجزای کد هلدرهای روتراش
- حرف اول مکانیزم گیرش الماس: این بخش نحوه اتصال اینسرت به هلدر را مشخص میکند:
- S: گیرش پیچی. این روش جمعوجور است و دسترسی خوبی را فراهم میکند، اما نسبت به سایر روشها ضعیفتر محسوب میشود. عمدتاً برای اینسرتهای مثبت (زاویه آزاد غیر صفر)، ماشینکاری داخلی یا بورینگ، و عملیاتی که نیروی برش زیادی ایجاد نمیکنند، استفاده میشود.
- D: یرش صلب. این روش قویتر از گیرش پیچی است، اما بزرگتر و حجیمتر بوده و برای ماشینکاری داخلی چندان مناسب نیست. هلدرهایی که برای خشنکاری یا عملیات با نیروهای برش بالا استفاده میشوند، دارای قطعهای به نام شیم (shim) هستند که اینسرت روی آن قرار میگیرد.
- M: قفل گوه بالایی. در این سیستم، هلدر دارای کلمپ بالایی و یک پین مرکزی است که از سوراخ اینسرت عبور میکند و هر دو برای نگه داشتن اینسرت به کار میروند.
- P: قفل اهرمی.
- حرف دوم شکل اینسرت:این بخش نشاندهنده شکل اینسرت است و قوانین کدگذاری آن مشابه اینسرتها است. برای مثال، C برای لوزی با زاویه 80 درجه، D برای لوزی با زاویه 55 درجه، T برای مثلثی 60 درجه و V برای گرد استفاده میشود. نکته مهم این است که کاراکتر دوم کد هلدر باید با کاراکتر اول کد اینسرت (شکل اینسرت) مطابقت داشته باشد تا بتوانند با هم استفاده شوند. شما میتوانید برای اطلاع از انواع اینسرت و ویژگیهای آنها به صفحه لیست قیمت الماس تراشکاری ما مراجعه کنید تا قیمت این محصولات برند ZCC را هم مشاهده کنید.
- حرف سوم زاویه ورود یا اپروچ هلدر:
این زاویه بین لبه برش و قطعه کار است و بر جهت نیروهای برشی و نحوه ورود ابزار به قطعه کار تأثیر میگذارد. مثالهایی از این کدها شامل J برای زاویه 93 درجه، K برای 75 درجه، L برای 95 درجه، S برای 45 درجه، U برای 93 درجه و W برای 60 درجه هستند. - حرف چهارم زاویه آزاد الماس:
این بخش نشاندهنده زاویه آزاد اینسرت مطابق با استانداردهای مربوط به اینسرت است. برای مثال، P برای 11 درجه، C برای 7 درجه، B برای 5 درجه و N برای 0 درجه استفاده میشود. نکته مهم این است که این بخش در کد هلدر و اینسرت باید یکسان باشد؛ برای مثال، نمیتوان از اینسرتی با زاویه آزاد 7 درجه با هلدر طراحی شده برای اینسرت با زاویه آزاد 5 یا 0 درجه استفاده کرد. - حرف پنجم جهت یا دست هلدر:
این کاراکتر جهت برش هلدر را مشخص میکند:– L: چپبر – وقتی هلدر را طوری نگه دارید که اینسرت به سمت شما باشد و به سمت چپ متمایل باشد.– R: راستبر – وقتی اینسرت به سمت راست متمایل باشد. - بخش ششم و هفتم (اعداد) ابعاد سطح مقطع هلدر:
این دو بخش به ترتیب نشاندهنده ارتفاع و عرض سطح مقطع هلدر (بر حسب میلیمتر) هستند. - بخش هشتم (اعداد) طول هلدر:در کدگذاری میلیمتری، این بخش نشاندهنده طول کلی هلدر است.
- بخش نهم (اعداد/حروف) سایز اینسرت مطابق:در کدگذاری میلیمتری، این بخش نشاندهنده سایز اینسرت مناسب برای این هلدر است.

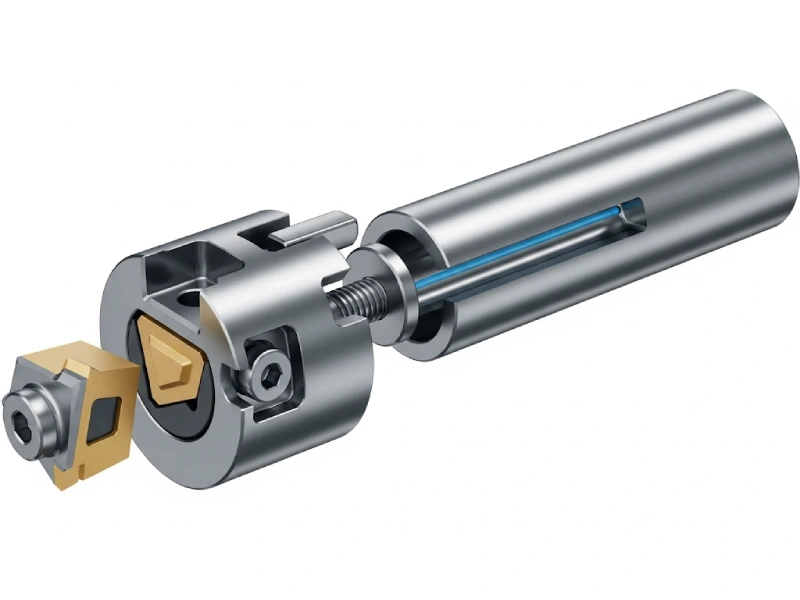

اجزای کد هلدرهای داخلی (بورینگ بار)
هلدرهای داخلی معمولاً دارای سطح مقطع دایرهای هستند و برای ماشینکاری سوراخها و داخل قطعات استفاده میشوند.
- بخش اول جنس بدنه هلدر/نوع شنک:
این بخش به جنس شنک و وجود یا عدم وجود مجرای کولانت اشاره دارد:
– S: بدنه تمام فولادی بدون مجرای کولانت (آب صابون).
– A: بدنه تمام فولادی به همراه مجرای خروجی مایع خنککننده.
– C: شنک از جنس تنگستن کارباید با کلهگی فولادی.
– E: شنک از جنس تنگستن کارباید با کلهگی فولادی به همراه کانال خروجی مایع خنککننده.
نکته: شنکهای کاربایدی گرانترند اما صلبتر بوده، لرزش کمتری دارند و دقت بهتری ارائه میدهند. هلدرهای با مجرای کولانت ممکن است ضعیفتر و مستعد لرزش باشند، اما به تخلیه براده کمک میکنند و عمر ابزار را افزایش میدهند.
- بخش دوم قطر شنک بورینگ بار:
قطر بزرگتر شنک باعث استحکام بیشتر و کاهش لرزش میشود. نکته مهم این است که حداکثر قطر هلدر انتخابی توسط قطر سوراخ قطعه کار محدود میشود؛ قطر هلدر باید کوچکتر از قطر سوراخ باشد. مثالهایی از قطرها شامل 6، 8، 10، 12، 16، 20، 25، 32، 40، 45، 50 و 60 میلیمتر هستند.
- بخش سوم طول کل هلدر داخل تراش:
طول کل هلدر باید حداقل باشد تا پایداری بهتری حاصل شود. عمق سوراخ تعیینکننده میزان طول آزاد ابزار است. پایداری ابزار با نسبت طول آزاد به قطر هلدر تعریف میشود؛ هرچه این نسبت کوچکتر باشد، پایداری بیشتر است. مثال کدهای طول شامل: A (32 میلیمتر)، B (40 میلیمتر)، C (50 میلیمتر)، D (60 میلیمتر)، و… تا X (500 میلیمتر) هستند.
- بخشهای بعدی:
بخشهای بعدی کد هلدرهای داخلی شامل روش تثبیت اینسرت (مکانیزم گیرش الماس) (همانند هلدرهای رو تراش با کدهای S، P، C، D، M، T)، فرم هندسی الماس (شکل اینسرت) (همانند هلدرهای روتراش، مثلاً T برای مثلثی)، زاویه ورود یا اپروچ هلدر، زاویه آزاد الماس، جهت یا دست هلدر (راستبر یا چپبر) و سایز الماس تراشکاری هستند.
چرا شکل اینسرت در انتخاب هلدر مهم است؟
شکل اینسرت در انتخاب هلدر بسیار مهم است، زیرا به دو دلیل اصلی بر فرآیند تراشکاری تأثیر مستقیم میگذارد.
اولاً، به دلیل تطابق فیزیکی، حفره اینسرت در هلدر باید برای شکل خاص اینسرت ساخته شده باشد. بنابراین، کاراکتر دوم کد هلدر (شکل اینسرت) باید با کاراکتر اول کد اینسرت (شکل) یکسان باشد تا بتوانند با هم استفاده شوند. بدون این تطابق، اینسرت روی هلدر فیکس نمیشود یا عملکرد صحیحی نخواهد داشت.
ثانیاً، کاربرد و نوع ماشینکاری رابطه مستقیمی با شکل اینسرت دارد. زاویه اینسرت (که توسط شکل آن تعیین میشود) تأثیر زیادی بر کاربرد آن دارد. اینسرت با زاویه بزرگتر (مانند لوزی 80 درجه) برای خشنکاری و برادهبرداری با میزان بار زیاد مناسب است. در مقابل، اینسرتهایی با زاویه کمتر معمولاً برای پرداختکاری و تراشکاری پروفیلها با میزان بار متوسط و کم استفاده میشوند، چرا که انعطافپذیری بیشتری در مسیر برش فراهم میکنند. برای خرید هلدر تراشکاری مناسب، توجه به این نکات ضروری است.
هلدر راستبر و چپبر در چه مواقعی استفاده میشوند؟
جهت برش هلدر (راستبر یا چپبر) در عملیات تراشکاری بسیار مهم است.
- هلدر چپبر (L): در این نوع هلدر، اینسرت به سمت چپ متمایل است. برای دستگاههای تراش CNC، هلدرهای چپبر 70 تا 80 درصد مواقع مورد استفاده قرار میگیرند، به خصوص برای تراشکاریهای رو و طولی در جهت مثبت محور Z.
- هلدر راستبر (R): در این نوع هلدر، اینسرت به سمت راست متمایل است. این هلدرها نیز در دستگاههای تراش CNC کاربرد دارند و معمولاً برای تراشکاریهای معکوس یا خاص استفاده میشوند.
استاندارد اصلی برای کددهی هلدرهای تراشکاری کدام است؟
استانداردهای بینالمللی نظیر ISO، ANSI و DIN در طراحی سیستم کددهی هلدرها اهمیت زیادی دارند. این استانداردها، به خصوص ISO، اطمینان میدهند که ابزارهای تولید شده توسط برندهای مختلف از نظر مشخصات و عملکرد با یکدیگر همخوانی داشته باشند. به همین دلیل، بخشهای اصلی و اطلاعات کلیدی در کدگذاری بین تولیدکنندگان مختلف مشابه و استاندارد است. با این حال، ممکن است جزئیات کوچکی یا روشهای خاصی در سیستمهای گیرش بین تولیدکنندگان متفاوت باشد.
نتیجهگیری نهایی
اکنون که با پیچ و خم کددهی هلدرهای تراشکاری آشنا شدید، دیگر انتخاب ابزار مناسب نباید برایتان دغدغه باشد. درک هر کاراکتر از کد هلدر، به شما کمک میکند تا با دیدی بازتر و اطمینان بیشتر، هلدر مناسب را برای هر نوع عملیات تراشکاری، از خشنکاری گرفته تا پرداخت، انتخاب کنید. این دانش نه تنها خطاهای احتمالی را کاهش میدهد، بلکه به شما امکان میدهد تا با بهینهسازی فرآیند ماشینکاری، به بالاترین سطح کیفیت و بهرهوری دست یابید.
