بررسی و راهنمای انواع هلدر تراشکاری

هلدر تراشکاری فراتر از یک نگهدارنده فلزی ساده است؛ این ابزار، رابط اصلی بین ماشین قدرتمند شما و لبه ظریف و برنده اینسرت است. یک هلدر مناسب، لرزش را مهار می‌کند، نیروی برش را به درستی منتقل می‌کند و به شما اجازه می‌دهد تا با اطمینان کامل، بهترین کیفیت را خلق کنید. در این راهنمای جامع از ابزار تراش سهند، ما به عنوان متخصص و مشاور شما با سال‌ها تجربه و اعتبار در زمینه ابزارآلات تراشکاری، تمام آن چیزی را که برای یک انتخاب هوشمندانه نیاز دارید، در اختیارتان قرار می‌دهیم. از شناخت انواع هلدرها گرفته تا نکات فنی انتخاب و نگهداری، با ما همراه باشید تا با اطمینان کامل، اقدام به خرید هلدر تراشکاری مناسب برای کسب‌وکارتان کنید.

هلدر تراشکاری چیست و چه وظیفه‌ای دارد؟

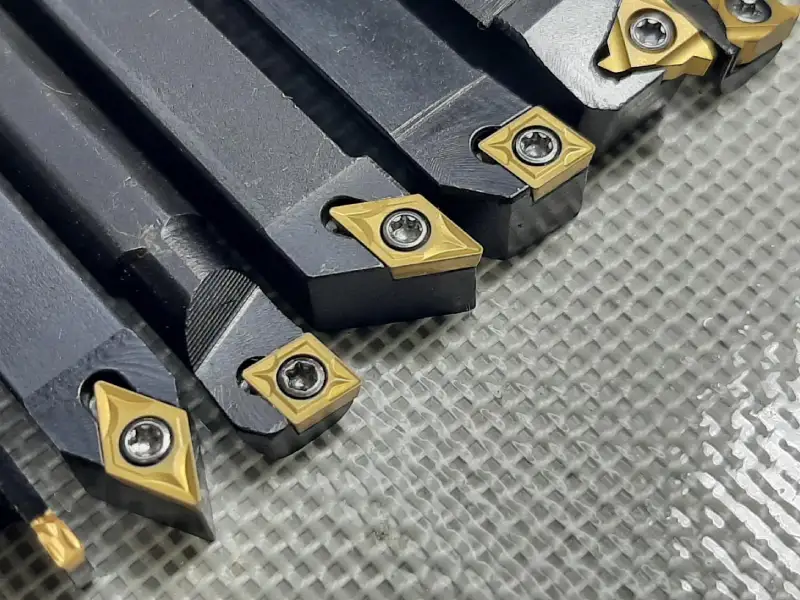

هلدر تراشکاری (Turning Holder) یک سیستم دقیق برای نگهداری و تثبیت اینسرت (الماس تراشکاری) در ماشین‌های تراش CNC یا دستی است. این ابزار به عنوان یک رابط حیاتی، سه وظیفه اصلی را بر عهده دارد:

1. تثبیت دقیق اینسرت: هلدر، اینسرت را با زاویه و موقعیت صحیح در جای خود محکم نگه می‌دارد تا دقت هندسی قطعه کار نهایی تضمین شود.
2. انتقال نیرو و گشتاور: هلدر نیروی برش و گشتاور را از اسپیندل دستگاه به لبه برنده اینسرت منتقل می‌کند.
3. کاهش و کنترل ارتعاشات: بدنه فولادی و طراحی مهندسی شده هلدر، لرزش‌های حین عملیات ماشین‌کاری را جذب و کنترل می‌کند که نتیجه آن، کیفیت سطح بهتر و افزایش عمر ابزار است. البته انتخاب هلدر تنها نیمی از راه است؛ برای رسیدن به بالاترین بهره‌وری، رعایت نکات کلیدی برای افزایش عمر ابزار تراشکاری در کنار استفاده از هلدر صلب، الزامی است.

کاربرد هلدر تراشکاری در صنایع مختلفی مانند فلزکاری، چوب‌تراشی و حتی سنگ‌تراشی بسیار زیاد است. این ابزار علاوه بر ایجاد دقت در برش، باعث افزایش سرعت کار و کاهش فشار روی دست اپراتور می‌شود. به کمک هلدر، تراشکار می‌تواند قطعات را با ظرافت و دقت بیشتری برش داده و کیفیت نهایی کار را بهتر کند. استفاده از یک هلدر مناسب، نه‌ تنها نتیجه کار را بهتر می‌کند، بلکه ایمنی کار را نیز افزایش می‌دهد.

مزیت اصلی استفاده از هلدر این است که در صورت فرسودگی لبه برنده، نیازی به تعویض کل ابزار نیست و تنها با تعویض یک اینسرت کوچک و ارزان‌تر، می‌توان کار را ادامه داد.

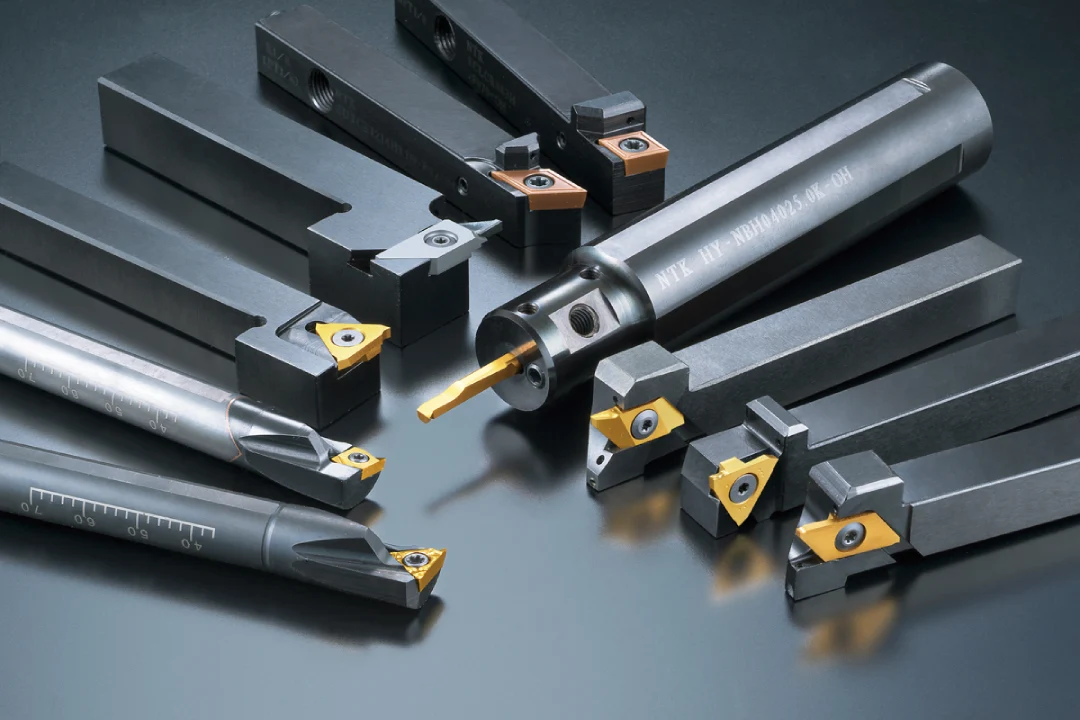

انواع هلدر تراشکاری بر اساس کاربرد

مهم‌ترین و کاربردی‌ترین روش برای دسته‌بندی هلدرها، شناخت آن‌ها بر اساس نوع عملیاتی است که انجام می‌دهند. قبل از هر چیز، مشخص کنید برای چه کاری به هلدر نیاز دارید؟

۱. هلدر روتراش

این هلدرها پرکاربردترین نوع هستند و برای ماشین‌کاری و شکل‌دهی سطوح خارجی قطعات کار (مانند کم کردن قطر یک میله) استفاده می‌شوند. اگر به دنبال یک هلدر تراشکاری روتراش با کیفیت هستید، باید بدانید که این هلدرها خود بر اساس زاویه و شکل اینسرت به انواع مختلفی مانند هلدرهای مستقیم، زاویه‌دار و کپی‌تراش تقسیم می‌شوند.

• هلدرهای M-Type: مانند MCBNR/L, MCGNR/L, MDJNR/L, MDPNN, MDQNR/L, MSKNR/L, MSSNR/L, MTBNR/L, MTENN, MTFNR/L, MTJNR/L, MTQNR/L, MVJNR/L, MWLNR/L. این هلدرها با اینسرت‌های متنوعی از جمله CN, DN, SN, TN, VN, WN سازگار هستند. نوع گرایش آن به صورت کلمپ می باشد و الماس ها از نوع نگاتیو است.
• هلدرهای D-Type: مانند WCLNR/L, WTJNR/L, WTENN, WTQNR/L. این هلدرها معمولاً با اینسرت‌های CN و TN قابل استفاده‌اند.
• هلدرهای P-Type: مانند PCLNR/L, PDJNR/L, PDNNR/L, PSBNR/L, PSKNR/L, PSSNR/L, PTFNR/L, PTG(J)NR/L, PWLNR/L. این هلدرها با اینسرت‌های CN, DN, SN, TN, WN کار می‌کنند. نوع گرایش به صورت چکمه ای می باشد و الماس ها از نوع نگاتیو است.
• هلدرهای S-Type: مانند SCACR/L, SCBCR/L, SCKCR/L, SCLCR/L, SDNCN, SDQCR/L, SRACR/L, SRDCN, SRGCR/L, SSBCR/L, SSDCN, SSSCR/L, STFCR/L, SVJBR/L, SVJCR/L, SVQBR/L, SVQCR/L, SVUBR/L. این دسته با اینسرت‌هایی مانند CC, DC, RC, SC, TC, VB, VC سازگار است. نوع گرایش آن به صورت پیچی می باشد و الماس ها از نوع پزتیو است.

2. هلدر داخل تراش

این هلدرها که اغلب به شکل میله‌ای (Boring Bar) هستند، برای ماشین‌کاری سطوح داخلی قطعات به کار می‌روند. کاربردهایی مانند بزرگ‌تر کردن سوراخ‌های موجود، ایجاد شیارهای داخلی یا تراشیدن دیواره‌های داخلی یک قطعه توخالی، با استفاده از هلدر داخل تراش انجام می‌شود. انواع خاصی از هلدرهای M-Type, D-Type, P-Type, S-Type و همچنین هلدرهای هیدرولیک و شرینک فیت می‌توانند برای عملیات داخل تراشی با دسترسی کافی استفاده شوند. در سایت ابزارتراش سهند ما انواع مختلفی از این نوع محصولات را برای شما فراهم کرده‌ایم که می‌توانید آنها را مشاهده و در صورت نیاز خریداری کنید.

3. هلدر برش و شیارزنی

این هلدرها برای جدا کردن قطعات از میله‌های بلند یا ایجاد شیارهای عمیق در سطح قطعه کار استفاده می‌شوند. هلدرهای شیارزنی (Grooving Tool Holders) برای این منظور بسیار مناسب هستند و شامل انواع مختلفی مانند FGHH, JSTGR/L, MGFVR, MGIVR/L, SNGR/L, ZQ می‌شوند. این هلدرها با پهنای لبه برش 1.5 تا 8.0 میلی‌متر و شعاع گوشه 0.2 میلی‌متر موجود هستند.

۴. هلدر گام‌زنی یا رزوه‌تراشی

همان‌طور که از نامش پیداست، این ابزار برای ایجاد رزوه (Thread) بر روی سطوح خارجی یا داخلی قطعه کار استفاده می‌شود. این هلدرها اینسرت‌های مخصوص رزوه‌زنی را با زاویه دقیق (معمولاً ۶۰ یا ۵۵ درجه) نگه می‌دارند تا بتوانند گام‌های مختلف پیچ را ایجاد کنند. مانند 55° جزئی، 60° جزئی/کامل، NPT، BSPT، API RD.

انواع هلدر بر اساس سیستم کلمپینگ

نحوه اتصال اینسرت به هلدر، تأثیر زیادی بر استحکام، دقت و نوع کاربرد آن دارد. مهم‌ترین سیستم‌های کلمپینگ عبارتند از:

نام سیستم (کد ISO)	مکانیزم	ویژگی اصلی	بهترین کاربرد
سیستم P (چکمه‌ای)	قفل اهرمی (Lever Lock)	استحکام و دقت بسیار بالا	تراشکاری‌های عمومی و سنگین، قطعات با قطر زیاد
سیستم M (گیره مرکب)	ترکیبی از روبند و پین	نیروی نگه‌دارنده بسیار قوی	تراش منقطع (Interrupted Cut)، کپی‌تراشی و شرایط سخت
سیستم S (پیچی)	پیچ از مرکز اینسرت	ساده و مناسب برای فضاهای محدود	تراشکاری‌های ظریف و سبک، قطعات با قطر کم
سیستم C (کلمپ از بالا)	گیره از بالا (Top Clamp)	نیروی قوی، مناسب اینسرت‌های بدون سوراخ	شرایط کاری نامساعد، اینسرت‌های سرامیکی
سیستم D/T (روبندار)	کلمپ از بالا با روبند	تعویض سریع و آسان اینسرت	تراشکاری‌های عمومی، محافظت از اینسرت در برابر شکستگی

توجه داشته باشید انتخاب سیستم کلمپینگ مناسب، به اندازه انتخاب خود هلدر اهمیت دارد و مستقیماً بر کیفیت خروجی و هزینه‌های شما تأثیر می‌گذارد.

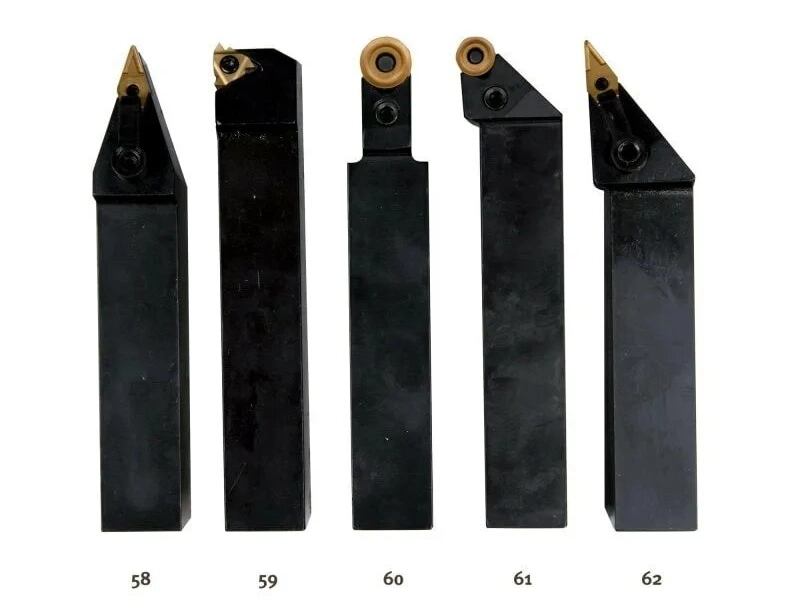

انواع هلدر تراشکاری بر اساس سایز و اندازه

به طور کلی، هلدرهای تراشکاری در ابعاد و اندازه‌های بسیار متنوعی ساخته می‌شوند. دلیل این تنوع این است که هر هلدر باید هم با نوع خاصی از دستگاه تراشکاری (مثل CNC یا NC) و هم با نوع مشخصی از ابزار برشی (مثل اینسرت یا فرز) سازگار باشد و همچنین بتواند عملیات ماشین‌کاری خاصی را انجام دهد.

وقتی در مورد “سایز” هلدر تراشکاری صحبت می‌کنیم، منظورمان معمولاً چند بعد و اندازه کلیدی است:

قطر گیرش ابزار (Clamping Ø D1):

• این مهمترین سایز است که نشان می‌دهد هلدر می‌تواند چه قطری از ابزار برشی را نگه دارد.
• هلدرهای فرز انگشتی (End Mill) نیز سایز و اندازه‌های نسبتاً کوچک‌تری دارند و برای ظریف‌کاری استفاده می‌شوند.

طول هلدر (Length L و Gage Length A):

• هلدرها در طول‌های مختلفی تولید می‌شوند (کوتاه، استاندارد، بلند و حتی خیلی بلند مثل “extra ultra short” یا “oversize”).
• “Gage Length A” نیز فاصله‌ای استاندارد از هلدر تا نقطه مرجع ابزار است که در جداول سایز مشخص می‌شود.

قطرهای بدنه هلدر (Ø D2, Ø D3):

• این قطرها به قسمت‌های مختلف بدنه هلدر اشاره دارند و برای اطمینان از اینکه هلدر به درستی در دستگاه یا مجله ابزار قرار می‌گیرد، مهم هستند.

ابعاد هلدرهای تراشکاری NC (مثل H, W, S, ℓ, h, a°):

• برای هلدرهای مخصوص دستگاه‌های تراش (که به “هلدرهای دستگاه تراش NC” معروفند)، ابعاد خاصی مثل ارتفاع (H)، عرض (W)، ضخامت (S) و طول‌های کاری (ℓ و h) و زاویه‌ها (a°) در جداول مشخص می‌شوند. این ابعاد بر اساس نوع هلدر (مثلاً هلدر رو تراش، تو تراش، برش، یا رزوه زنی) و نوع اینسرت (مثل CN, DN, SN, TN, VN, WN, CC, DC, RC, SC, TC, VB, VC) متفاوت هستند.
• هلدرهای تراشکاری NC برای کارهایی مثل رو تراشی (برش از بیرون)، تو تراشی (برش از داخل)، برش دادن، یا ایجاد رزوه استفاده می‌شوند.

هلدر “راست‌بر” (R) و “چپ‌بر” (L) در چه مواقعی استفاده می‌شوند؟

هلدرها بر اساس جهت لبه برنده اصلی به دو دسته راست‌بر (Right-Hand) و چپ‌بر (Left-Hand) تقسیم می‌شوند. برای تشخیص این دو از یکدیگر، کافیست هلدر را طوری در دست بگیرید که سر برنده آن به سمت بالا و رو به شما باشد. اگر لبه برنده اصلی در سمت راست قرار گیرد، هلدر از نوع راست‌بر (R) است که به عنوان ابزار استاندارد تراشکاری شناخته می‌شود. اگر لبه برنده اصلی در سمت چپ قرار گیرد، به آن هلدر چپ‌بر (L) یا چپ‌تراش می‌گویند.

هلدرهای راست‌بر (R) برای برش از راست به چپ (در امتداد محور قطعه کار و به سمت سه‌نظام) طراحی شده‌اند. این هلدرها دارای زاویه گُوِه بالایی (Top Rake) و زاویه خلاصه‌ای (Clearance) مشخصی هستند که براده‌برداری را بهینه می‌کند. برخی از آن‌ها نیز دارای زاویه پیشرو (Lead Angle) برای بهبود کیفیت سطح نهایی هستند.

مهم‌ترین کاربردهای هلدر راست‌بر عبارتند از:

• تراشکاری خارجی: رایج‌ترین کاربرد برای کاهش قطر خارجی قطعات استوانه‌ای است.
• تراشیدن تا شانه: با تنظیم زاویه ابزارگیر، می‌توان به شانه‌های داخلی قطعه کار نیز با این هلدرها دسترسی پیدا کرد.

هلدرهای چپ‌بر (L) دقیقاً در جهت مخالف، یعنی برای برش از چپ به راست (دور شونده از سه‌نظام) استفاده می‌شوند.

کاربردهای اصلی این نوع هلدر شامل موارد زیر است:

• پیشانی‌تراشی: این یکی از کارآمدترین موارد استفاده از هلدر چپ‌بر است. با قرار دادن آن در پشت ابزارگیر، لبه برنده به صورت کاملاً عمود بر سطح قرار گرفته و بدون نیاز به کج کردن ابزار، یک پیشانی‌تراشی دقیق و تمیز انجام می‌دهد.
• تراشکاری در جهت معکوس: در شرایط خاص، مانند زمانی که نیاز به براده‌برداری از داخل یک شیار نزدیک به سه‌نظام به سمت بیرون باشد، این هلدرها کاربرد دارند.

در نهایت، انتخاب بین این دو نوع هلدر کاملاً به جهت تغذیه مورد نیاز برای عملیات ماشین‌کاری بستگی دارد.

هلدر تراشکاری شامل چه اجزایی می‌‎شود؟

هر هلدر تراشکاری از چند بخش اصلی تشکیل شده است که شناخت آن‌ها به درک بهتر عملکردش کمک می‌کند:

• شَنگ (Shank): بدنه اصلی و دنباله هلدر است که در ابزارگیر (Turret) دستگاه تراش بسته می‌شود. ابعاد این بخش (مثلاً مربع یا گرد بودن و اندازه آن) باید با دستگاه شما کاملاً سازگار باشد.
• نشیمنگاه اینسرت: محل دقیق و ماشین‌کاری شده‌ای که اینسرت روی آن قرار می‌گیرد. تمیز بودن و سلامت این بخش تأثیر مستقیمی بر دقت و عمر اینسرت دارد.
• سیستم کلمپینگ (Clamping System): مکانیزمی که اینسرت را در نشیمنگاه خود محکم می‌کند. این سیستم‌ها انواع مختلفی دارند که در ادامه به تفصیل بررسی می‌کنیم.
• پیچ و قطعات یدکی: شامل پیچ‌ها، زیربندها و روبندها که وظیفه نگهداری اینسرت را بر عهده دارند.

راهنمای قدم به قدم انتخاب بهترین هلدر تراشکاری

انتخاب هلدر تراشکاری یک فرآیند تخصصی است که با پاسخ به چند سوال کلیدی و به هم پیوسته آغاز می‌شود. اولین و مهم‌ترین گام، تعیین دقیق نوع عملیات است؛ آیا هدف شما روتراشی، داخل‌تراشی، ایجاد یک شیار دقیق یا گام‌زنی است؟ پاسخ به این سوال، خانواده اصلی هلدر مورد نیاز شما را از میان صدها گزینه مشخص می‌کند.

در مرحله بعد، باید به جنس قطعه کار و نوع تراش (خشن‌کاری یا پرداخت‌کاری) توجه کنید. این دو عامل، اینسرت (الماس) مناسب را تعیین می‌کنند. شکل (مثلاً CNMG برای خشن‌کاری یا VCMT برای پرداخت‌کاری)، اندازه و گرید اینسرت شما مستقیماً دیکته می‌کند که به هلدری با چه نوع نشیمنگاه و سیستم کلمپینگ نیاز دارید؛ این دو قطعه باید مانند قفل و کلید، با بالاترین دقت با یکدیگر سازگار باشند.

پس از آن، مشخصات دستگاه تراش شما وارد معادله می‌شود. ابعاد ابزارگیر تعیین‌کننده اندازه شَنگ هلدر است و میزان بیرون‌زدگی مورد نیاز برای دسترسی به سطح کار بدون برخورد، طول هلدر را مشخص می‌کند. در نهایت، پس از برآورده شدن تمام الزامات فنی، نوبت به تصمیم‌گیری اقتصادی می‌رسد. به جای تمرکز صرف بر قیمت اولیه، بهتر است به بازگشت سرمایه فکر کنید. بررسی قیمت انواع ابزار آلات تراشکاری و مقایسه آن با فاکتورهایی مانند عمر ابزار و کیفیت سطح نهایی، شما را به یک انتخاب هوشمندانه و مقرون‌به‌صرفه می‌رساند.

ویژگی‌های هلدرهای با کیفیت

هلدرهای مدرن برای افزایش دقت و بهره‌وری در فرآیندهای ماشین‌کاری طراحی شده‌اند. ویژگی‌های مشترکی در بسیاری از هلدرهای با کیفیت وجود دارد که به بهبود عملکرد کلی کمک می‌کنند:

• بالانس دقیق: بدنه هلدرها با دقت بسیار بالا بالانس می‌شوند تا در سرعت‌های بالا (حتی تا 25,000 یا 33,000 دور در دقیقه) لرزش و نوسانات را به حداقل برسانند. این ویژگی به بهبود کیفیت سطح قطعه کار و افزایش عمر ابزار کمک شایانی می‌کند.
• تلرانس دقیق کونیک (Taper): کونیک هلدرها (قسمت مخروطی شکل که به اسپیندل دستگاه متصل می‌شود) دارای تلرانس بسیار دقیق است. این دقت بالا، تماس برتر و محکم با اسپیندل را تضمین کرده و به افزایش طول عمر هم اسپیندل و هم هلدر کمک می‌کند.
• سیستم خنک‌کاری پیشرفته: بسیاری از هلدرها دارای قابلیت تامین خنک‌کننده از طریق مرکز (Coolant-through) هستند. این کانال‌ها می‌توانند خنک‌کننده را مستقیماً به نقطه برش برسانند. برخی از سیستم‌های پیشرفته مانند “کول فلش” (Cool Flash) حتی قادرند خنک‌کننده را به بالای ابزار هدایت کنند تا عملیات خنک‌کاری با بالاترین کارایی انجام شود.

تکنولوژی‌های پیشرفته در هلدرها

1. هلدرهای دمپن:
   این هلدرها برای کارهای قالب‌سازی پیچیده که نیاز به دسترسی زیاد و در عین حال کیفیت سطح عالی دارند، بسیار مناسب‌اند. آنها همچنین برای فرآیند فرزکاری Plunge (برش عمودی) که نیاز به دسترسی گسترده دارد، کاربردی هستند. این هلدرها می‌توانند تا نزدیک به 12 اینچ طول داشته باشند و میرایی لرزش را از طریق یک هسته تنگستن که برای تنظیم هارمونیک‌های بدنه کاتر حرکت می‌کند، فراهم می‌کنند. این قابلیت به ابزار اجازه می‌دهد تا با هارمونیک‌های خاص ماشین و فریم آن تنظیم شود تا حتی با طول بیرون‌زدگی زیاد، کیفیت سطح خوبی حاصل شود.
2. چاک‌های شرینک‌فیت (Shrink Fit Chucks):
   این چاک‌ها برای بالاترین عملکرد برش در ساخت با سرعت بالا طراحی شده‌اند. طراحی بهینه‌شده آن‌ها، صلبیت بالا را با قابلیت‌های میرایی لرزش ترکیب می‌کند که از ماشین، اسپیندل و ابزار محافظت می‌کند. این ویژگی منجر به بالاترین عملکرد برش با سرعت‌های اسپیندل بیشتر، فیدهای بالاتر و عمق برش‌های بزرگ‌تر می‌شود. همچنین زمان چرخه را کاهش داده و با عملکرد آرام‌تر، کیفیت سطح بهتر و حفاظت از ابزار، اسپیندل و ماشین را به ارمغان می‌آورد. انواع “مینی شرینک” آن‌ها نیز با طراحی بسیار باریک برای ماشین‌کاری 5-محور در صنعت قالب‌سازی و پزشکی ایده‌آل هستند و صلبیت بالا و میرایی لرزش را ارائه می‌دهند.
3. چاک‌های کلت پاور (Power Collet Chucks):
   این چاک‌ها برای بالاترین ظرفیت ماشین‌کاری در تولید با سرعت بالا طراحی شده‌اند. طراحی بهینه‌شده آن‌ها صلبیت بالا را با ویژگی‌های میرایی لرزش ترکیب کرده و حفاظت بیشتری را برای ماشین، اسپیندل و ابزار فراهم می‌آورد. این چاک‌های کلت همه‌کاره با عملکرد بالا می‌توانند با کلت‌های استاندارد نیز استفاده شوند و دقت انحراف شعاعی بسیار بالایی (کمتر از 0.00012 اینچ در 3 برابر قطر ابزار) را با کلت‌های پاور ارائه می‌دهند.

چرا هلدرهای تراشکاری ZCC را انتخاب کنیم؟

در بازار ابزارآلات، برندهای مختلفی وجود دارند. اما برند ZCC توانسته با ایجاد یک تعادل بی‌نظیر بین کیفیت ساخت بالا و قیمت رقابتی، به یکی از محبوب‌ترین گزینه‌ها در میان صنعتگران حرفه‌ای تبدیل شود که از شهرت بالایی در این صنعت برخوردار است.

هلدرهای ZCC از فولاد ابزارسازی باکیفیت ساخته شده‌اند که مقاومت بالایی در برابر ارتعاش و سایش دارند. دقت ساخت بالا در نشیمنگاه اینسرت و سیستم‌های کلمپینگ آن‌ها، تضمین‌کننده عمر طولانی‌تر هم برای هلدر و هم برای الماس تراشکاری شماست. یک هلدر خوب باید با یک اینسرت عالی همراه شود. برای اطمینان از سازگاری کامل و مشاهده گزینه‌های موجود، می‌توانید لیست قیمت الماس تراشکاری ZCC را در سایت ما بررسی کنید.

ما در ابزار تراش سهند، به عنوان نمایندگی انحصاری ZCC در ایران، مجموعه کاملی از هلدرهای ZCC را برای انواع کاربردها فراهم کرده‌ایم که می‌توانید آنها را مشاهده و خریداری نمایید.

نتیجه‌گیری

هلدرهای تراشکاری، فراتر از یک ابزار ساده برای نگهداری اینسرت، نقش کلیدی در دقت، بهره‌وری و کیفیت نهایی فرآیند ماشین‌کاری ایفا می‌کنند. انتخاب هلدر مناسب با توجه به نوع عملیات، متریال و ویژگی‌های پیشرفته آن، می‌تواند تفاوت چشمگیری در عملکرد و هزینه‌های تولید ایجاد کند. درک انواع و تکنولوژی‌های به کار رفته در هلدرها، به صنعتگران و فروشگاه‌ها کمک می‌کند تا بهترین ابزار را برای نیازهای خود انتخاب کرده و به حداکثر کارایی دست یابند. برای اطلاعات دقیق‌تر و مشاهده جزئیات این محصولات و هولدرها، می‌توانید به کاتالوگ ZCC مراجعه کنید.
