آشنایی با گرید بندی الماس تراشکاری و کدهای اینسرت
در دنیای پیشرفته تراشکاری، الماسهای تراشکاری که با نام اینسرت (Insert) نیز شناخته میشوند، نقشی حیاتی و اساسی در کیفیت، دقت و بهرهوری فرآیندهای برادهبرداری دارند. این ابزارهای برشی در واقع مدل ارتقاء یافته تیغچههای قدیمی هستند که برخلاف آنها، نیازی به تیز کردن ندارند و به راحتی قابل تعویض هستند. اما این الماسها با توجه به نوع مواد، سختی و شرایط کاری در دستهبندیهای بسیار متنوعی قرار میگیرند.
انتخاب صحیح الماس تراشکاری تأثیر مستقیمی بر کیفیت محصول نهایی، سرعت و دوام عملیات دارد و انتخاب نادرست میتواند منجر به خرابی قطعه کار، کاهش عمر ابزار و افزایش هزینهها شود. برای رفع سردرگمی ناشی از این تنوع، یک سیستم کدگذاری و گریدبندی استاندارد بینالمللی (ISO) وجود دارد. در این مقاله جامع از سایت ابزارتراش سهند، با جزئیات کامل به گریدبندی، سیستم نامگذاری و چگونگی انتخاب بهترین اینسرت برای کاربردهای مختلف میپردازیم. البته پیش از هر چیز، بهتر است بدانید اینسرت تراشکاری چیست تا با دیدی بازتر ادامه مطلب را دنبال کنید.
کد های اینسرت تراشکاری: سیستم کدگذاری ISO
درک نامگذاری الماسهای تراشکاری اولین گام در انتخاب ابزار مناسب است. این سیستم بر اساس استاندارد ISO 1832:2 طراحی شده و از ترکیب حروف و اعداد انگلیسی تشکیل شده است که مشخصات هندسی و عملکردی ابزار را به دقت نشان میدهد. هر کد ISO شامل ۸ بخش اصلی است که در ادامه در قالب جدول آنها را مورد بررسی قرار میدهیم:
| بخش / موقعیت | عنوان | توضیحات | مثالهای رایج از کدها |
|---|---|---|---|
| بخش اول (حرف) | شکل هندسی (Shape) | شکل کلی اینسرت را مشخص میکند که بر استحکام، نوع برش و زاویه دسترسی تأثیر دارد. | C: لوزی (80°), D: لوزی (55°), R: گرد, S: مربع, T: مثلث, V: لوزی (35°) |
| بخش دوم (حرف) | زاویه آزاد (Clearance Angle) | زاویه بین سطح کناری ابزار و قطعه کار را نشان میدهد تا از سایش غیرضروری جلوگیری کند. | B: 5°, C: 7°, N: 0°, P: 11° |
| بخش سوم (حرف) | تلرانس (Tolerance) | دقت ابعادی و میزان خطای مجاز در ابعاد اصلی اینسرت (ارتفاع، ضخامت و دایره داخلی) را مشخص میکند. | M, K, G, U (هر حرف نشاندهنده کلاس دقت متفاوتی است) |
| بخش چهارم (حرف) | نوع کلمپ و برادهشکن | مشخص میکند که اینسرت دارای سوراخ مرکزی (برای بستن با پیچ) و/یا برادهشکن است یا خیر. | M: با سوراخ و برادهشکن روی یک سطح, G: با سوراخ و برادهشکن روی دو سطح, N: بدون سوراخ، بدون برادهشکن |
| بخش پنجم (دو رقم) | طول لبه برش | طول هر لبه برشی فعال اینسرت را به میلیمتر نشان میدهد. | 12: طول لبه 12 میلیمتر, 16: طول لبه 16 میلیمتر, 22: طول لبه 22 میلیمتر |
| بخش ششم (دو رقم) | ضخامت الماس | ضخامت کلی اینسرت را مشخص میکند. | 04: ضخامت 4.76 میلیمتر, 06: ضخامت 6.35 میلیمتر |
| بخش هفتم (دو رقم) | شعاع گوشه (Nose Radius) | شعاع نوک یا گوشهی برشی اینسرت را به دهم میلیمتر نشان میدهد. | 04: شعاع 0.4 میلیمتر, 08: شعاع 0.8 میلیمتر, 12: شعاع 1.2 میلیمتر |
| بخش هشتم (حروف) | برادهشکن (Chip Breaker) | به طرح و مدل برادهشکن (گل روی الماس) اشاره دارد که کد آن برای هر شرکت سازنده متفاوت است. | PM: پرداختکاری فولاد, TF: پرداختکاری ظریف, MR: برادهبرداری متوسط (این کدها مختص هر برند است) |
جدول اینسرت تراشکاری
تصاویر زیر برداشته شده از کاتالوگ اینسرت تراشکاری ZCC است و نحوه نام گذاری و کد های اینسرت تراشکاری را نمایش میدهد.

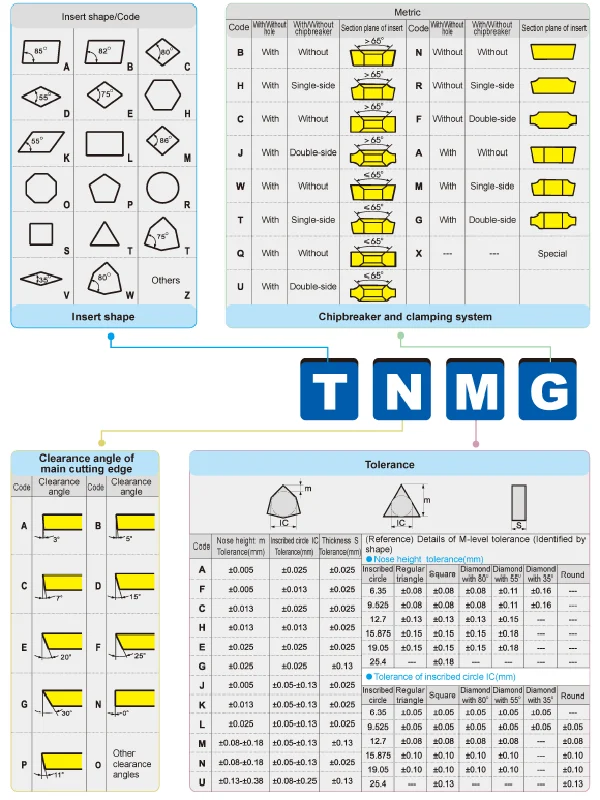

این تصویر چهار حرف اول کد ISO (مانند TNMG) را توضیح میدهد که مشخصات اصلی و هندسی اینسرت شامل: شکل، زاویه آزاد، تلرانس ابعادی و نوع سیستم بستن را تعریف میکند.

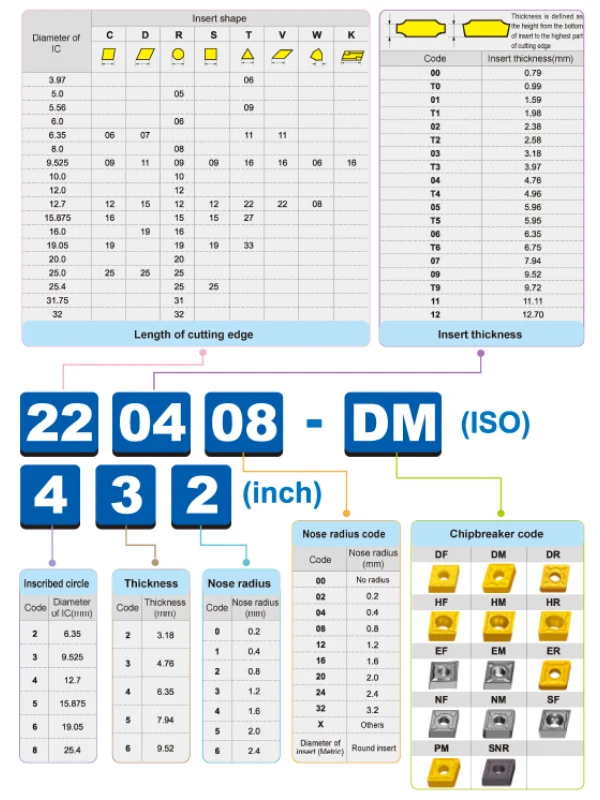

این تصویر اعداد و پسوندهای کد ISO (مانند 220408-DM) را شرح میدهد که ابعاد دقیق اینسرت شامل: طول لبه برش، ضخامت، شعاع نوک و کد برادهشکن را مشخص میکند.

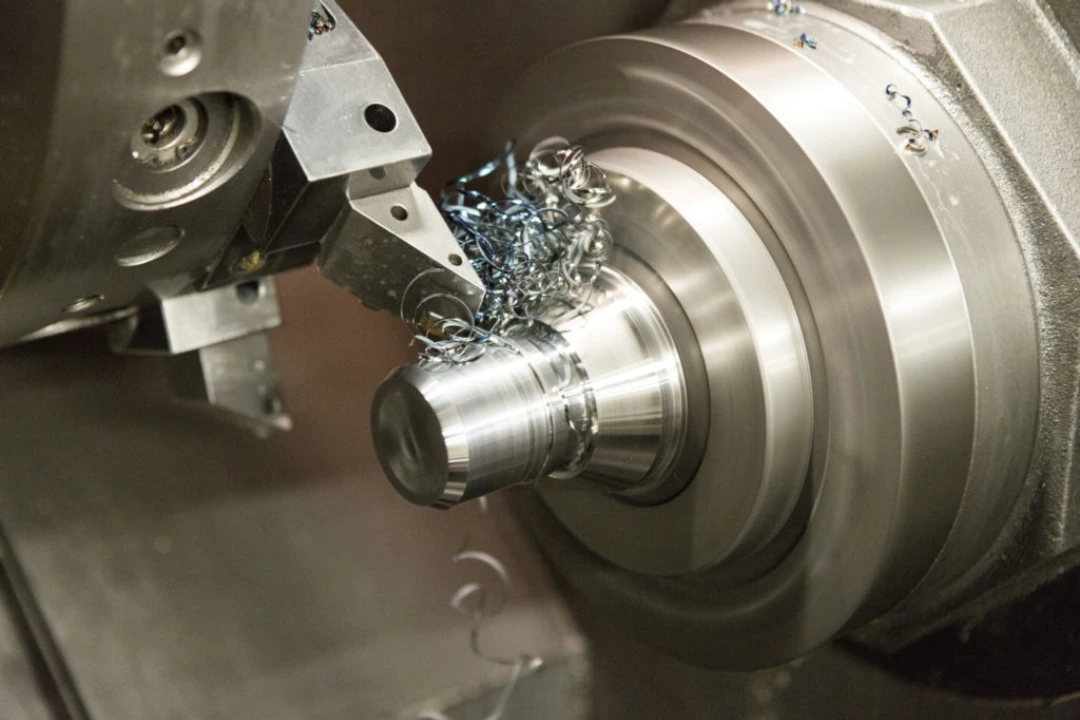

گرید بندی الماس تراشکاری چیست و چرا اهمیت دارد؟
یکی از مهمترین عوامل برای بهبود کیفیت برش و افزایش طول عمر ابزار، انتخاب گرید مناسب الماس تراشکاری است. گرید الماسهای تراشکاری معیاری است که نشان میدهد کدام نوع اینسرت برای برش یک متریال خاص مناسبتر است. به طور کلی هر گرید برای یک نوع متریال خاص مانند فولاد، استیل ضد زنگ، چدن یا آلومینیوم طراحی شده است؛ از طرفی بعضی از گرید ها برای کار در سرعت های بالاتر مناسب اند و برخی قدرت بیشری در عملیات تراشکاری دارند. گریدهای مختلف ممکن است دارای پوششهای خاصی مانند TiN، TiAlN یا CVD باشند که کارایی آنها را افزایش میدهد.
انواع گرید بندی الماسهای تراشکاری
در این بخش مهمترین گرید های الماسهای تراشکاری را معرفی و بررسی میکنیم.
| گرید | جنس قطعه کار | شکل هندسی | توضیحات |
|---|---|---|---|
| P | فولاد | مثلثی، مربعی | ماشینکاری انواع فولادهای کربنی و آلیاژی |
| M | فولاد زنگنزن | دایرهای، لوزی | برادهبرداری از فولادهای زنگنزن و مقاوم به خوردگی |
| K | چدن | مربعی، مستطیلی | ماشینکاری چدنهای خاکستری و داکتیل |
| N | فلزات غیرآهنی | دایرهای، مثلثی | آلومینیوم، مس، برنج و سایر فلزات نرم و غیرآهنی |
| S | سوپرآلیاژها | لوزی، ششضلعی | برادهبرداری از آلیاژهای مقاوم به حرارت و دما بالا |
| H | فولادهای سختشده | دایرهای، مربعی | ماشینکاری فولادهای با سختی بالا و عملیات حرارتیشده |
گرید P (فولاد تراش)
گرید P معمولاً برای ماشینکاری فولادهای نرم، فولادهای سختشده و فولادهای آلیاژی استفاده میشود. ساختار این الماسها ترکیبی از چقرمگی و سختی است تا بتواند در برابر نیروهای برادهبرداری مقاومت کند. در فولادهای آلیاژی، برادهها معمولاً به صورت مارپیچ و بلند تشکیل میشوند که میتواند به ابزار آسیب برساند. گرید P دارای برادهشکن مخصوص است که به شکستن این برادهها کمک میکند. همچنین این الماسها با پوششهایی مانند TiN، TiAlN و TiCN تقویت میشوند تا مقاومت بالاتری در برابر دمای زیاد داشته باشند.
انواع پوششهای رایج در گرید P:
- TiN (نیترید تیتانیوم)
- TiAlN (نیترید آلومینیوم-تیتانیوم)
- CVD (رشد بخار شیمیایی)
گرید M (استنلس استیل یا استیل زنگ نزن)
فولادهای زنگنزن دارای سختی بالا و تمایل به چسبندگی برادهها هستند، که تراشکاری آنها را دشوار میکند. الماسهای گرید M بهگونهای طراحی شدهاند که بتوانند در این شرایط عملکرد بهتری داشته باشند. چالش هایی برای تراشکاری استیل زنگ نزن وجود دارد که نقش گرید M در این میان حائز اهمیت است.
یکی از مهمترین چالشهایی که در فرآیند تراشکاری فولاد زنگنزن با آن روبهرو میشویم، تمایل این متریال به سخت شدن در حین برادهبرداری است. این خاصیت باعث میشود که هنگام برش، یک لایه سخت و مقاوم روی سطح ابزار تشکیل شود که بهسرعت موجب سایش و کاهش عمر الماس تراشکاری میشود. در چنین شرایطی، استفاده از الماسهایی با گرید M که دارای پوششهای پیشرفته PVD هستند، بسیار مؤثر خواهد بود. این پوششها علاوه بر افزایش مقاومت ابزار در برابر سایش و حرارت، از چسبیدن برادههای فولاد زنگنزن به سطح اینسرت نیز جلوگیری میکنند. این ویژگی به کاهش اصطکاک، افزایش سرعت برش و بهبود کیفیت سطح قطعه کمک میکند.
از سوی دیگر، دقت و ظرافت در تراشکاری استیل زنگنزن اهمیت ویژهای دارد، زیرا این نوع متریال بیشتر در صنایع حساس مانند پزشکی، هوافضا و صنایع غذایی مورد استفاده قرار میگیرد. در چنین کاربردهایی، لازم است سطح نهایی قطعه کاملاً صاف، یکنواخت و بدون کوچکترین نقصی باشد. الماسهای گرید M با طراحی خاص لبههای برشی خود، دقت بالایی در برادهبرداری ایجاد میکنند و سطحی کاملاً صیقلی و بدون خط و خش بر جای میگذارند.
گرید N (فلزات نرم)
فلزات غیرآهنی مانند آلومینیوم، مس و برنج دارای ویژگیهای خاصی هستند که آنها را از فولادها متمایز میکند. این مواد معمولاً نرمتر بوده و تمایل به چسبیدن به ابزار برشی دارند.
ویژگیهای الماسهای گرید N:
- دارای لبههای بسیار تیز و صیقلی به منظور کاهش نیروی برش و جلوگیری از چسبندگی ماده به ابزار
- کاهش نیروی برش و بهبود کیفیت سطح ماشینکاری شده
- برخی از الماسهای گرید N دارای پوششهای خاصی هستند.
گرید K (چدن و آلیاژهای سخت)
چدن به دلیل ساختار دانهای و شکننده خود، به ابزار برشی مقاوم نیاز دارد که در برابر سایش و ضربه عملکرد بالایی داشته باشد و به همین دلیل گرید K برای تراشکاری چدن و آلیاژهای سخت و شکننده طراحی شده است. الماس های گرید K معمولاً از کاربید تنگستن ساخته شدهاند و دارای پوشش CVD یا PVD هستند که باعث افزایش طول عمر ابزار و کاهش اصطکاک میشود.
یکی دیگر از ویژگیهای مهم این گرید، توانایی حفظ پایداری در دماهای بالا است، زیرا در هنگام ماشینکاری چدن، دمای لبه برشی بهشدت افزایش مییابد. در نتیجه، الماسهای K برای حفظ استحکام در دمای بالا طراحی شدهاند و مانع از ترکخوردگی ناگهانی در ابزار میشوند.
گرید H (فلزات سخت)
گرید H به طور خاص برای ماشینکاری مواد سخت مثل کاربیدها، فولاد ها با سختی بالا و چدن های خنک شده طراحی شده است. این مواد دارای مقاومت بالا در برابر سایش هستند و برای برادهبرداری از آنها، الماسهای تراشکاری باید مقاومت حرارتی و سختی بسیار زیادی داشته باشند. الماسهای گرید H معمولاً از نیترید بور مکعبی (CBN) ساخته میشوند که پس از الماس طبیعی، سختترین ماده شناختهشده است. ترکیب مواد این نوع الماس به شکلی هستند که قابلیت کار در دمای بسیار بالا و فشار زیاد را دارند.
گرید S (آلیاژهای مقاوم به حرارت و سوپر آلیاژها)
گرید S برای ماشینکاری سوپرآلیاژهای مقاوم به حرارت مانند اینکونل، تیتانیوم و آلیاژهای پایه نیکل استفاده میشود. این مواد در صنایعی مانند هوافضا، صنایع پزشکی و نیروگاهها به کار میروند و ماشینکاری آنها به دلیل تمایل به سخت شدن در حین برادهبرداری، بسیار چالشبرانگیز است.
الماسهای گرید S معمولاً دارای پوششهای ویژهای مانند AlTiN (آلومینیوم-تیتانیوم-نیترید) یا TiAlN (تیتانیوم-آلومینیوم-نیترید) هستند که باعث افزایش مقاومت حرارتی و کاهش سایش میشوند. یکی از مشکلات رایج در ماشینکاری این آلیاژها، چسبیدن برادهها به ابزار و ایجاد لبههای کاذب است که میتواند کیفیت سطح را کاهش دهد. الماسهای این گرید دارای لبههای بسیار تیز و طراحی برادهشکن مخصوص هستند که مانع از چسبیدن برادهها میشوند و عملکرد برشی را بهبود میدهند.

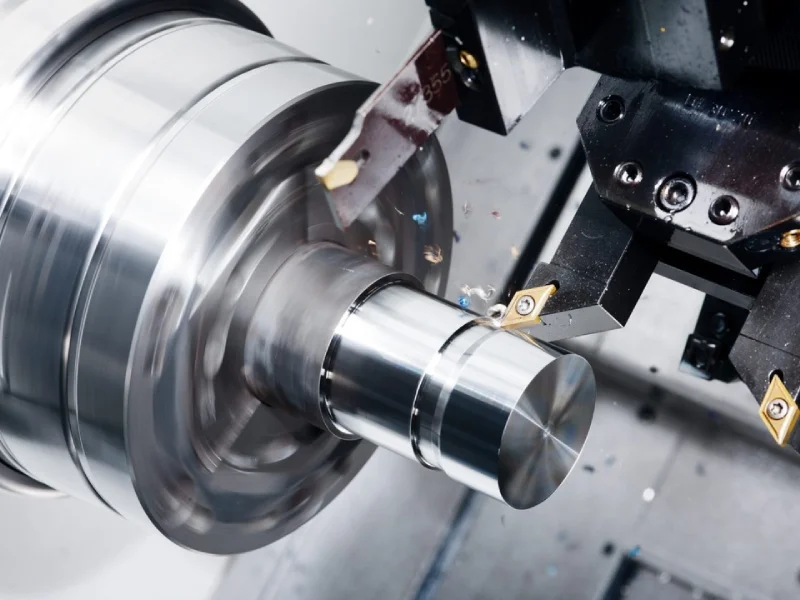

انتخاب بهترین اینسرت تراشکاری
انتخاب الماس تراشکاری مناسب تأثیر مستقیمی بر کیفیت، دقت و دوام ابزار دارد و باید از قبل اطلاعات کافی درباره این محصولات داشته باشید. مهمترین فاکتور در این انتخاب، جنس قطعه کار است؛ برای مثال، گرید P برای فولاد، گرید K برای چدن و گرید N برای فلزات غیرآهنی مناسب است. همچنین، نوع عملیات ماشینکاری اهمیت دارد؛ در برادهبرداری سنگین، الماسهای مقاومتر و در پرداختکاری، الماسهای با لبههای تیز و دقیق استفاده میشوند.
شکل هندسی الماس و شرایط برش نیز در کارایی آن نقش دارند. طراحی صحیح لبههای برشی باعث بهبود توزیع نیرو و کاهش سایش ابزار میشود. علاوه بر این، استفاده از سیستم خنککننده مناسب، از افزایش دما و کاهش عمر ابزار جلوگیری میکند. در نتیجه، انتخاب دقیق الماس تراشکاری، ضمن بهبود کیفیت برش، بهرهوری و طول عمر ابزار را نیز افزایش میدهد.
بهترین اینسرت برای فولاد
فولاد (P-Type) رایجترین ماده است. چالش اصلی در اینجا مدیریت حرارت و کنترل براده است. به طور کلی، گریدهای با پوشش CVD برای راندمان بالا توصیه میشوند.
- برای خشنکاری سنگین (Heavy Roughing):
- گرید پیشنهادی: YBC352.
- این گرید با پوشش ضخیم (TiCN + Al2O3)، قویترین سختی و مقاومت در برابر “تغییر شکل پلاستیک” (ذوب شدن لبه) را دارد. اگر شرایط کاری سختی دارید یا به دنبال راندمان بالا در خشنکاری هستید، این بهترین انتخاب است.
- برای نیمهپرداختکاری (Semi-Finishing):
- گرید پیشنهادی: YBC152.
- برادهشکن پیشنهادی: PM یا DM.
- برادهشکن DM نیروی برش را کم میکند و محدوده برادهشکنی وسیعی دارد که برای ماشینکاری بهینه با راندمان بالا ایدهآل است.
- برای پرداختکاری (Finishing):
- گرید پیشنهادی: YBC152.
- برادهشکن پیشنهادی: XF.
- برادهشکن XF با لبه برش منحنی، مقاومت برش را به شدت کاهش میدهد و استحکام لبه را حفظ میکند. این دقیقاً چیزی است که برای یک کیفیت سطح عالی نیاز دارید.
بهترین اینسرت برای استیل ضد زنگ
تراشکاری استیل (Stainless Steel) به دلیل چسبندگی شدید (Adhesive) و پلاستیسیته بالا، بسیار چالشبرانگیز است. شما به اینسرتهایی با لبههای تیز و هندسه خاص نیاز دارید.
- برای خشنکاری سنگین (Heavy Roughing):
- گرید پیشنهادی: YBM253.
- این گرید برای شرایط سخت، عمق برش بالا و پیشروی زیاد در استیل طراحی شده است. بالاترین چقرمگی (Toughness) را برای جلوگیری از شکستن در این شرایط سخت دارد.
- برای نیمهپرداختکاری و راندمان بالا:
- گرید پیشنهادی: YBM215 (برای عمر ابزار طولانی) یا YBM153 (برای سرعتهای برش بالا در شرایط پایدار).
- برادهشکن پیشنهادی: EM.
- برادهشکن EM به طور خاص برای مواد چسبنده مانند استیل آستنیتی طراحی شده و الزامات نیمهپرداختکاری تا خشنکاری سبک را برآورده میکند.
- برای پرداختکاری (Finishing):
- گرید پیشنهادی: YBG205 (گرید PVD).
- برادهشکن پیشنهادی: EF.
- گریدهای PVD مانند YBG205 لبههای تیزتر و صیقلیتری دارند. این در ترکیب با برادهشکن EF (که زاویه چنگک خاصی برای مواد چسبنده دارد)، بهترین کیفیت سطح ممکن را روی استیل ایجاد میکند.
بهترین اینسرت برای چدن
چدن (Cast Iron) بسیار ساینده (Abrasive) است. چالش اصلی در اینجا مقاومت به سایش در دمای بالا است. گریدهای CVD برای این کار ایدهآل هستند.
- برای تراشکاری چدن خاکستری (Grey Cast Iron) با سرعت بالا:
- گرید پیشنهادی: YBD052.
- این گرید CVD با سطح صاف، بهترین مقاومت سایشی را در سرعتهای بالا (مخصوصاً در تراشکاری خشک) ارائه میدهد.
- برای تراشکاری چدن داکتیل (Ductile Iron) با سرعت بالا:
- گرید پیشنهادی: YBD102.
- این گرید ترکیبی از سختی و پوشش ضخیم است که هم مقاومت سایشی و هم مقاومت به ضربه قوی در سرعت بالا را با هم دارد.
- برای تراشکاری عمومی چدن (کاربرد اقتصادی):
- گرید پیشنهادی: YD201 (کاربید بدون پوشش).
- این یک گرید آنکوتد (Uncoated) و مقرونبهصرفه برای نیمهپرداختکاری و خشنکاری چدن است.
- برادهشکن پیشنهادی (جهانی): TC.
- برادهشکن TC یک گزینه همهکاره برای چدن است. لبه قوی و مقاومت به ضربه عالی دارد و برای طیف وسیعی از پرداختکاری تا خشنکاری سنگین چدن مناسب است.
بهترین اینسرت برای آلومینیوم و فلزات نرم
آلومینیوم و فلزات نرم (N-Type) به لبههای بسیار تیز و صیقلی نیاز دارند تا مواد به ابزار نچسبد. به همین دلیل معمولاً از گریدهای بدون پوشش (Uncoated) استفاده میشود.
- گرید پیشنهادی (اقتصادی و عمومی):
- YD101. این گرید کاربید سمنته بدون پوشش، یک انتخاب جهانی و بسیار مقرونبهصرفه برای ماشینکاری فلزات غیرآهنی است.
- برادهشکن پیشنهادی (بر اساس نوع آلومینیوم):
- LC: این برادهشکن زاویه شیب (Rake Angle) بزرگی دارد که لبه را فوقالعاده تیز میکند. این گزینه برای آلومینیوم خالص و آلیاژهای عمومی ایدهآل است.
- LH: این برادهشکن به طور خاص برای آلیاژهای آلومینیوم، به ویژه در عمق برش یا پیشروی بالا، طراحی شده و کیفیت سطح بالایی را تضمین میکند.
سخن پایانی
گرید و کد الماسهای تراشکاری، زبان مشترک صنعت برای دستیابی به بهترین نتیجه در ماشینکاری است. انتخاب نادرست گرید میتواند باعث کاهش عمر ابزار، افت کیفیت محصول نهایی و افزایش هزینههای تولید شود. با شناخت دقیق سیستم کدگذاری ISO و درک عمیق گریدبندی، میتوانید ابزاری را انتخاب کنید که دقیقاً متناسب با نیاز پروژه شما باشد.
