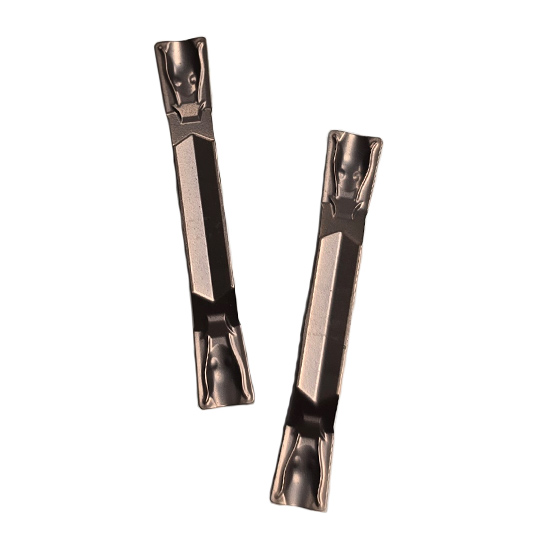

الماس تراشکاری ZCC مدل ZTFD0303-MG YBG205
- اینسرت کارباید دوطرفه مناسب برای عملیات شیارزنی، قطعکاری و تراشکاری
- دارای عرض لبه برشی 3.0 میلیمتر و شعاع نوک 0.3 میلیمتر
- قابلیت انجام عملیات شیارزنی تا عمق حداکثر 17 میلیمتر (La max)
- موجود در گریدهای مختلف (MG, S, MM) برای ماشینکاری طیف وسیعی از مواد شامل فولاد، استیل، چدن و سوپر آلیاژها
اینسرت ZTFD0303 یک اینسرت کاربیدی ایندکسپذیر از نوع دوطرفه برای ماشینکاری با دستگاههای CNC است. این اینسرت عمدتاً برای شیارزنی، قطعکاری و همچنین تراشکاری طراحی شده و با هلدرهای مخصوص شرکت ZCC سازگار است.

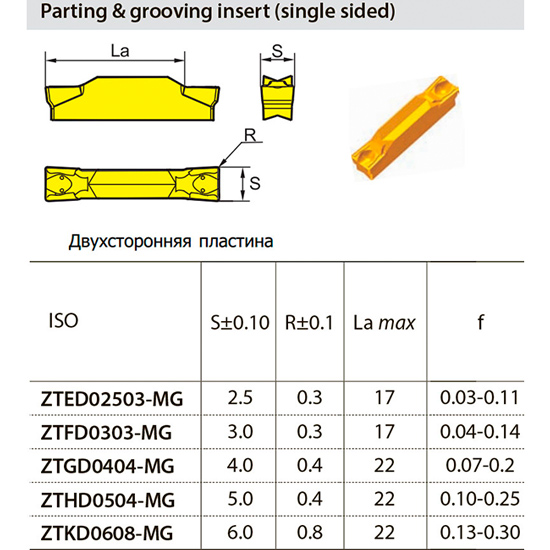

| مشخصه | مقدار |
|---|---|
| کد اینسرت | ZTFD0303-MG |
| عرض لبه برشی | ۳٫۰ میلیمتر |
| شعاع نوک | ۰٫۳ میلیمتر |
| حداکثر عمق برش | ۱۷ میلیمتر |
| تعداد لبه برشی | ۲ عدد (دو طرفه) |
| ویژگی | تلرانس در کلاس M |
|---|---|
| ضخامت (S) | ±۰٫۱۳۰ میلیمتر |
| دایره محاطشده (I.C) | +۰٫۰۵ / -۰٫۱۵ میلیمتر |
| اندازه لبه برشی (m) | +۰٫۰۸ / -۰٫۲۰ میلیمتر |
ویژگیهای مهم اینسرت ZTFD0303
- طراحی خاص با فرم MG که باعث کاهش فشار برشی و بهبود کنترل براده میشود.
- دارای دو لبه برشی فعال که امکان استفادهی مجدد از اینسرت را فراهم کرده و بهرهوری را افزایش میدهد.
- مناسب برای برشهای باریک و عمیق تا عمق ۱۷ میلیمتر، بدون ایجاد تنش یا تاببرداشت در قطعه.
- قابل استفاده روی فولادهای کربنی، آلیاژی، چدن خاکستری و فولاد ضدزنگ بسته به نوع گرید.
- قابلیت حفظ دقت شیار در طول عملیاتهای طولانی، حتی در دورهای بالا.
- نصب آسان روی هلدرهای استاندارد با سیستم قفل مرکزی مقاوم در برابر ارتعاش.
کاربرد اینسرت ZTFD0303
- شیارزنی عمیق
- قابل استفاده در شرایطی با دقت بالا
- قابل استفاده از هر دو طرف اینسرت
گریدهای موجود با اینسرت ztfd0303-mg
- YBG302-MG
این گرید از نوع کارباید روکشدار با پوشش HC1 (روش PVD) است. مناسب برای فولاد (P) و فولاد ضد زنگ (M) بهصورت اصلی و برای چدن (K) بهصورت محدود یا در صورت نیاز پیشنهاد میشود. سرعت پیشروی مناسب برای این گرید بین 0.04 تا 0.14 میلیمتر بر دور است. - YBC151-MG
این گرید بهطور کلی از نوع کارباید روکشدار با پوشش HC (روش CVD) است. - YBG102-MG
این گرید هم کارباید روکشدار با پوشش HC1 (PVD) است. برای فولاد (P) و فولاد ضد زنگ (M) مناسب بهصورت اصلی و برای چدن (K) بهصورت ثانویه یشنهاد میشود. این گرید برای سوپرآلیاژها (S) هم قابل استفاده میتواند باشد. سرعت پیشروی پیشنهادی 0.04 تا 0.14 میلیمتر بر دور است. - YBG202-MG
این گرید نیز کارباید روکشدار با پوشش HC1 (PVD) است و برای فولاد (P)، فولاد ضد زنگ (M) و چدن (K) بهصورت اصلی قابل استفاده است. محدوده سرعت پیشروی هم 0.04 تا 0.14 میلیمتر بر دور است. - YBG205-MG
این گرید هم مشابه YBG202 است و برای فولاد، فولاد ضد زنگ و چدن بهصورت اصلی پیشنهاد میشود. نوع پوشش آن HC1 با روش PVD است. سرعت پیشروی مناسب نیز بین 0.04 تا 0.14 میلیمتر بر دور است.
کدخوانی اینسرت ZTFD0303-MG
| بخش کد | توضیح |
|---|---|
| Z | نشاندهنده شکل اینسرت برای عملیات شیارزنی و قطعکاری و همچنین تراشکاری |
| T | شکل کلی اینسرت (بر اساس استانداردهای ISO رایج در ZCC) |
| F | عرض اسمی لبه برشی در حدود ۳ میلیمتر |
| D | اینسرت دوطرفه با قابلیت استفاده از هر دو لبه برشی |
| 03 (اول) | عرض دقیق لبه برشی: ۳٫۰ میلیمتر |
| 03 (دوم) | شعاع نوک برادهبرداری: ۰٫۳ میلیمتر |
خرید اینسرت تراشکاری ZTFD0303
اینسرت ZTFD0303 برند ZCC در این فروشگاه ابزار تراش با قیمت مناسب به فروش رسیده و برای شما در سریع ترین زمان ممکن ارسال میشود. جهت دریافت مشاوره تخصصی در انتخاب گرید مناسب و هلدر سازگار، با بخش پشتیبانی ابزار تراش سهند تماس بگیرید.
الماس تراشکاری ZCC مدل ZTFD0303-MG YBG205
- اینسرت کارباید دوطرفه مناسب برای عملیات شیارزنی، قطعکاری و تراشکاری
- دارای عرض لبه برشی 3.0 میلیمتر و شعاع نوک 0.3 میلیمتر
- قابلیت انجام عملیات شیارزنی تا عمق حداکثر 17 میلیمتر (La max)
- موجود در گریدهای مختلف (MG, S, MM) برای ماشینکاری طیف وسیعی از مواد شامل فولاد، استیل، چدن و سوپر آلیاژها
