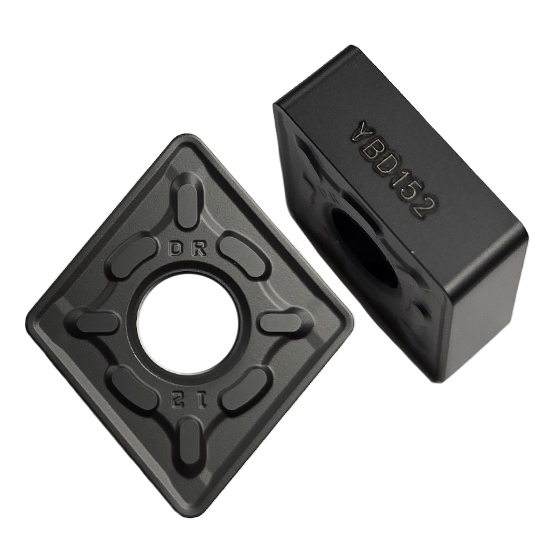

الماس تراشکاری ZCC مدل CNMG160612-DR YBD152

شکل هندسی: لوزی (Diamond) با زاویه 80 درجه
زاویه آزاد (کلیرانس): 0 درجه (N)
اندازه لبه برنده: 16 میلیمتر
ضخامت تقریبی: 6 میلیمتر
شعاع نوک: 1.2 میلیمتر

جهت آشنایی بیشتر با محصول و مشاهده مشخصات دقیق، کاتالوگ ZCC مربوطه را دانلود کنید.

بررسی تخصصی و راهنمای خرید الماس تراشکاری CNMG160612-DR YBD152

الماس تراشکاری زد سی سی (ZCC) مدل CNMG160612-DR YBD152، یک اینسرت کاربایدی دوطرفه با هندسه لوزی ۸۰ درجه است که ساختار آن اختصاصاً برای تحمل تنش‌های شدید در عملیات نیمه‌خشن و خشن‌کاری حجیم انواع قطعات چدنی فرم‌دهی شده است. این محصول با اتکا به براده‌شکن مستحکم سری DR، بارهای برشی سنگین را به شکل متوازن توزیع کرده و با هدایت و شکستن بهینه براده‌ها، امنیت فرآیند ماشین‌کاری را در پاس‌های عمیق تضمین می‌کند. استفاده از گرید تخصصی YBD152 در این اینسرت، سدی محکم در برابر سایش‌های ناشی از اصطکاک چدن ایجاد کرده و نرخ لب‌پریدگی لبه‌ها را به شکل چشمگیری کاهش می‌دهد. این ابزار استراتژیک در مجموعه ابزار تراش سهند برای بهینه‌سازی خطوط تولید صنایع ماشین‌کاری عرضه می‌شود.

جدول مشخصات فنی و ابعادی (استاندارد ISO)

کد فنی استاندارد CNMG160612 نمایانگر ابعاد دقیق و ویژگی‌های هندسی این الماس خشن‌کاری است که بررسی آن برای انطباق کامل با هلدر و استراتژی براده‌برداری ضرورت دارد:

مشخصه فنی	کد ISO	مفهوم فنی و کاربردی
شکل هندسی	C	لوزی ۸۰ درجه؛ زاویه بهینه با صلبیت بالا برای تحمل فشارهای محوری و شعاعی در خشن‌کاری
زاویه آزاد	N	صفر درجه (منفی / Negative)؛ ساختار تقویت‌شده لبه‌ها با امکان استفاده از حداکثر تعداد لبه‌های برنده دو طرف
تلرانس ابعادی	M	کلاس M؛ دقت استاندارد و کاملاً اقتصادی برای عملیات لایه‌برداری حجیم و عمومی
نوع کلمپ و سوراخ	G	دارای سوراخ مرکزی به همراه سیستم دوطرفه چیپ‌بریکر
طول لبه برش	16	16.5 میلی‌متر؛ لبه برش بلند برای مانور در عمق برش‌های بالا (پاس‌های سنگین)
ضخامت اینسرت	06	6.35 میلی‌متر؛ ضخامت بالا جهت پیشگیری از شکست ناگهانی ابزار زیر بار سنگین خشن‌کاری
شعاع نوک (R)	12	1.2 میلی‌متر؛ مقاومت فوق‌العاده نوک ابزار در برابر ضربه و امکان تراشکاری با نرخ پیشروی (Feed Rate) بالا

کاربرد براده‌شکن DR

هندسه چیپ‌بریکر DR ابزاری قدرتمند برای سناریوهای خشن‌کاری سنگین (Heavy Roughing) است. لبه برنده تقویت‌شده در این فرم، مقاومت مکانیکی اینسرت را در برابر قطع‌ و وصل‌های مداوم فرآیند تراشکاری بالا می‌برد. این هندسه لایه‌برداری حجیم در چدن‌ها را بدون تجمع حرارت در منطقه برش و با بالاترین پایداری ممکن می‌سازد.

کاربرد گرید YBD152

گرید YBD152 با بهره‌گیری از تکنولوژی پوشش‌دهی پیشرفته، برای غلبه بر ماهیت سایشی انواع چدن (مانند چدن‌های خاکستری و داکتیل) مهندسی شده است. این گرید در سرعت‌های برشی متوسط تا بالا، پایداری ابعادی قطعه‌کار را کاملاً حفظ کرده و در عملیات نیمه‌پرداخت تا نیمه‌خشن، مانع از فرسایش زودرس لبه‌های برنده می‌شود.

مزایای استفاده از CNMG160612-DR YBD152

طراحی شده برای براده‌برداری حجیم، خشن‌کاری و نیمه‌خشن‌کاری چدن
امکان تراشکاری با نرخ پیشروی بالا به دلیل برخورداری از شعاع نوک ۱.۲ میلی‌متر
تحمل فوق‌العاده در برابر ضربه و شوک‌های مکانیکی به واسطه هندسه مستحکم DR
پایداری حرارتی عالی و مقاومت ساختاری در برابر فرسایش‌های سایشی چدن
کاهش هزینه‌های مصرفی کارگاه به دلیل طراحی منفی و امکان استفاده از هر دو سمت الماس
افزایش راندمان ماشین‌کاری از طریق کاهش توقف‌های خط تولید برای تعویض ابزار

خرید و قیمت الماس تراشکاری CNMG160612 ZCC

در پروژه‌های خشن‌کاری چدن، استفاده از ابزاری که بتواند فرسایش سایشی شدید را دگرگون کند و طول عمر بالایی داشته باشد، کلید سودآوری کارگاه شماست. الماس ZCC CNMG160612-DR YBD152 با تکیه بر ساختار تنومند و پوشش تخصصی خود، هزینه‌های تمام‌شده ابزارآلات را به حداقل می‌رساند. اگر مایلید راندمان براده‌برداری قطعات خود را ارتقا دهید، می‌توانید برای بررسی گریدها، سایزهای مختلف و خرید اینسرت تراشکاری متناسب با متریال کارگاه خود، از بخش دسته بندی محصولات ما دیدن کنید.

مجموعه ابزار تراش سهند به عنوان مرجع تخصصی و تأمین‌کننده مستقیم برند ZCC، اصالت فنی این قطعات را تضمین می‌کند. جهت استعلام موجودی انبار، هماهنگی‌های لازم برای خرید و مشاوره تخصصی، می‌توانید همین حالا از طریق راه‌های ارتباطی موجود در سایت با کارشناسان فنی ما تماس برقرار نمایید.
